Patch izz : Envoi des commandes pour piloter 2 servomoteurs en 3500 pas et 4 actionneurs type lampes en 128 pas

Fichier Isadora .izz

Actor 2servo_4lampes .iua

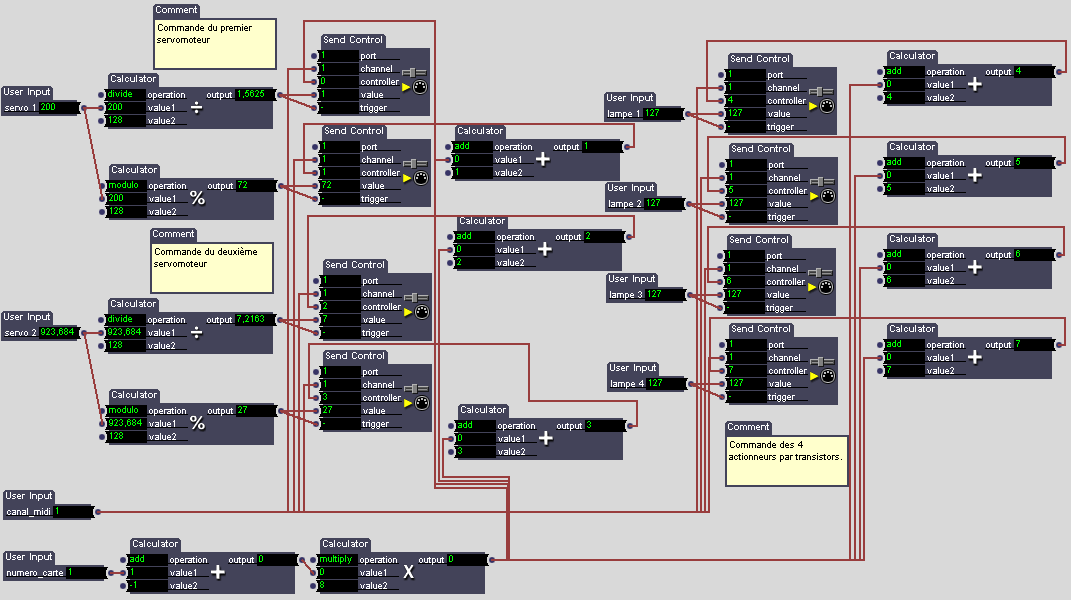

Pour voir l'image agrandie de cet objet : ici.

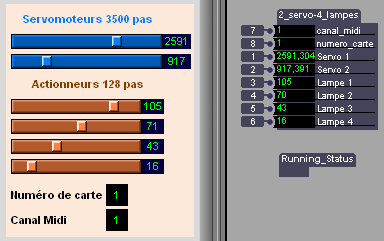

L'actor 2_servo-4_lampes peut être utilisé simplement dans n'importe quel patch. Les deux premières entrées servent à piloter les 2 servomoteurs en 3500 pas de résolution, les quatre suivantes servent à piloter les 4 actionneurs en gradation sur 128 pas, la septième permet de choisir le canal Midi utilisé et la dernière le numéro de la carte (voir documentation).

Les valeurs des 2 ascenseurs pour Servo sont définies entre 200 et 3500.
Les valeurs des 4 ascenseurs pour Actionneurs sont définies entre 0 et 127.

L'actor "Running_status" permet de s'affranchir du problème de running status lié au protocole Midi. Une page dédiée à ce sujet : running-status.

Actor running_status.iza

Ce patch a été fait avec la version 0.9b6 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.
