Module 8 analogiques / 8 numériques vers Midi

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Pure-Data
Max MSP
Isadora
VVVV

Pure Data / Gem

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Cette carte est désormais remplacée par la version 28 entrées vers Midi. Les patchs pour la nouvelle version sont compatibles avec le 8 Ana / 8 Num et sont régulièrement mis à jour pour de nouveaux logiciels.

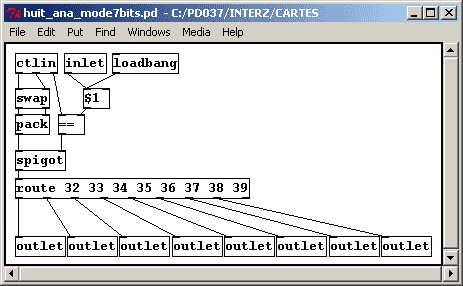

Patch PD 1 : Obtenir les informations des capteurs analogiques en Mode 7 bits (résolution 128 pas)

Ce patch permet de récupérer les informations en 7 bits provenant des 8 voies analogiques du module "8 Ana".

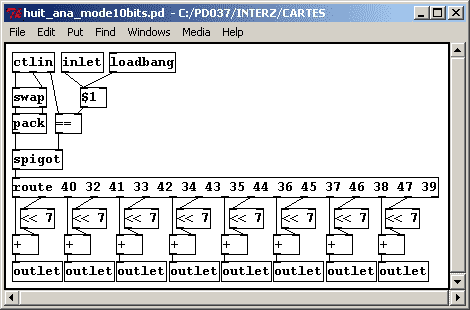

Patch PD 2 : Obtenir les informations des capteurs analogiques en Mode 10 bits (résolution 1024 pas)

Ce patch permet de récupérer les informations en 10 bits provenant des 8 voies analogiques du module "8 Ana". Il peut ensuite ètre utilisé comme invocation dans des patches plus larges.

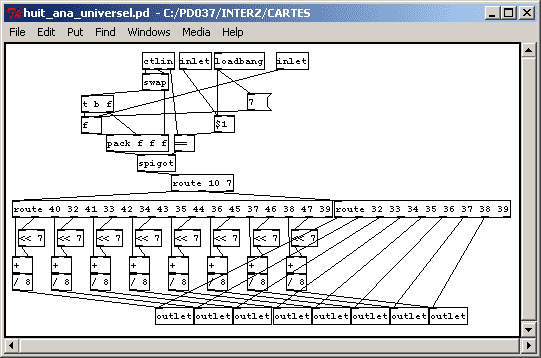

Patch PD 3 : Obtenir les informations des capteurs analogiques indépendemment du Mode 7 ou 10 bits

Ce patch permet de recueillir les données quelle que soit la configuration du 8-Ana, mais elles n'ont que 128 pas de résolution à l'arrivée.

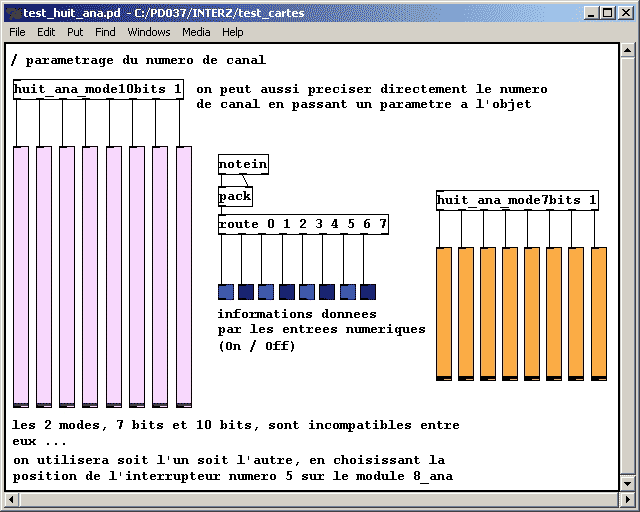

Patch PD 4 : Test et visualisation des données des capteurs analogiques et numériques

Les deux premiers patchs présentés ci-dessus sont utilisés en tant qu'invocations dans ce patch-ci :

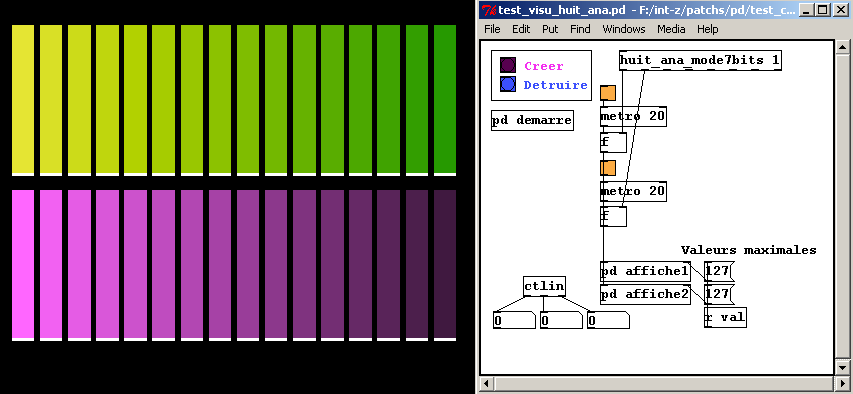

Patch PD 5 : Visualisation des données dans le temps

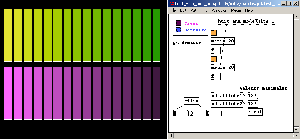

Pour voir une image agrandie du patch : ici.

Ce patch permet d'afficher dans une fenêtre Gem les données issues de deux des huits capteurs, échantillonées toutes les 20 ms. Pour fonctionner il lui faut en abstraction les deux fichiers barreslider2.pd et corpsslider2.pd. Pour une explication sur l'échantillonage des données, voir l'étape 01 des Didacticiels PD.

Le même résultat peut être obtenue grâce au Registre à décalage ou à l'objet Bucket (qui nécessite Cyclone).
