Module Midi
2 Servomoteurs -
4 Lampes
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ces patchs correspondent à la carte |
Téléchargements : |
- Zips des Patchs Max 4 pour 2 Servo 4 Lampes |
Pure-Data
Max MSP 4
Max MSP 5
Isadora
Max/MSP 4

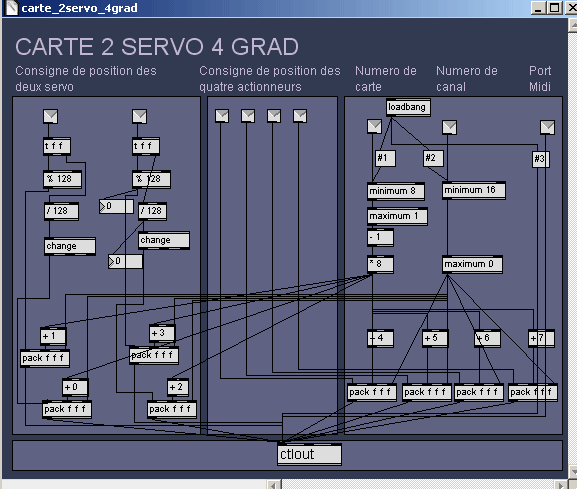

Invocation Max : Piloter 2 servomoteurs en 3500 pas
et 4 actionneurs
Pour voir cette image en grand : ici

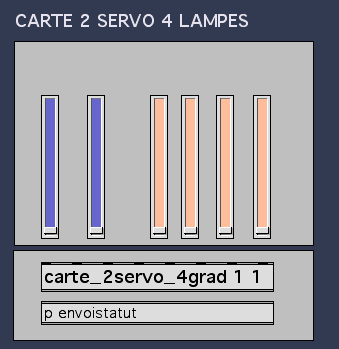

Patch Max : Test de pilotage des servos et actionneurs de puissance
L'objet "carte_2servo_4grad" est une invocation du patch présenté auparavant. Les deux premières entrées servent à piloter les 2 servomoteurs en 3500 pas de résolution, les quatre suivantes servent à piloter les 4 actionneurs en gradation sur 128 pas, la septième permet de choisir le numéro de la carte (voir documentation) et la dernière permet de choisir le canal Midi.
Les valeurs des 2 ascenseurs pour Servo sont définies
entre 500 et 3100.
Les valeurs des 4 ascenseurs pour Actionneurs sont définies
entre 0 et 127.
Le sous-patch "envoistatut" permet de s'affranchir du problème de running status lié au protocole Midi. Une page dédiée à ce sujet : running-status.
Ce patch a été réalisé par Timothée Baschet.
