Commande Midi de 8 Servomoteurs
128 et 3500 pas
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ces patchs correspondent à la carte |
Téléchargements : |
- Zips des Patchs Isadora pour 8 Servo 128 pas et 3500 pas. |
Pure-Data
Max MSP 4
Max MSP 5
Max/MSP 6
Isadora
Isadora

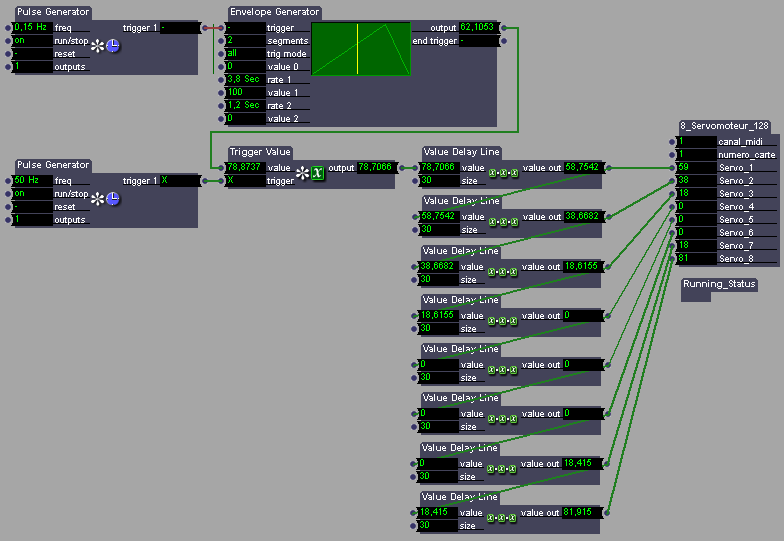

Patch izz : Envoi des commandes pour piloter 8 Servomoteurs en 128 pas de résolution
Fichier Isadora .izz
Pour voir l'image agrandie de ce fichier : ici.

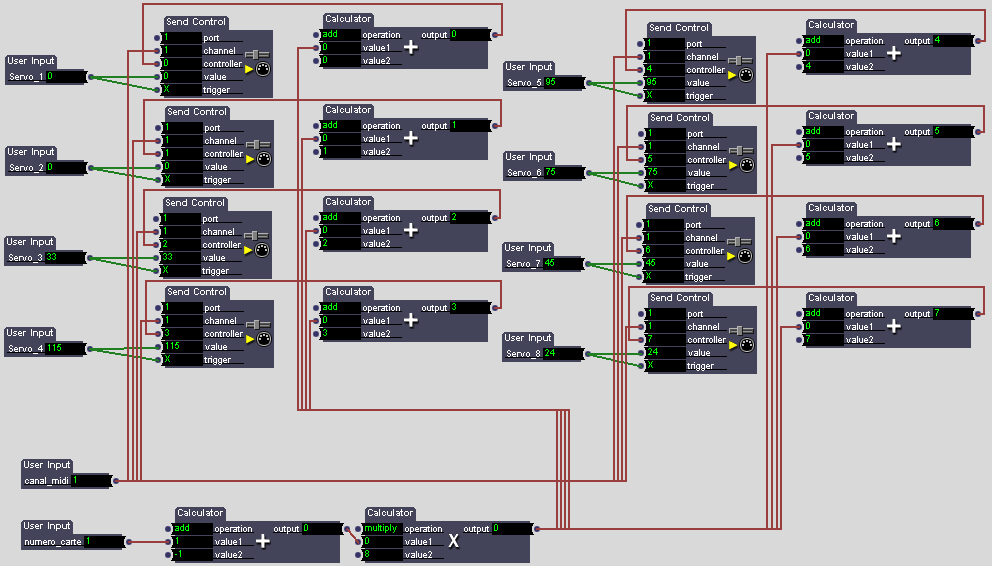

User actor 8_servo_128 .iza
Pour voir l'image agrandie de cet objet : ici.
L'actor 8_servo_128 peut être utilisé simplement dans n'importe quel patch. La première entrée permet de choisir le canal Midi utilisé, la deuxième le numéro de carte. Les huit suivantes servent à piloter les servo-moteurs en gradation sur
128 pas.

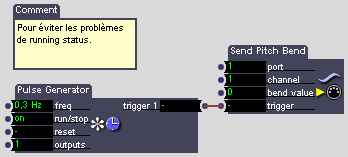

L'actor "running_status" permet de s'affranchir
du problème de running status (justement) lié au protocole Midi. Une
page dédiée à ce sujet : running-status.
Actor running_status.iza
Ce patch a été fait avec la version 0.9b32 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.

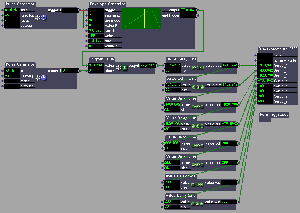

Patch izz : Envoi des commandes pour piloter 8 Servomoteurs en 3500 pas de résolution

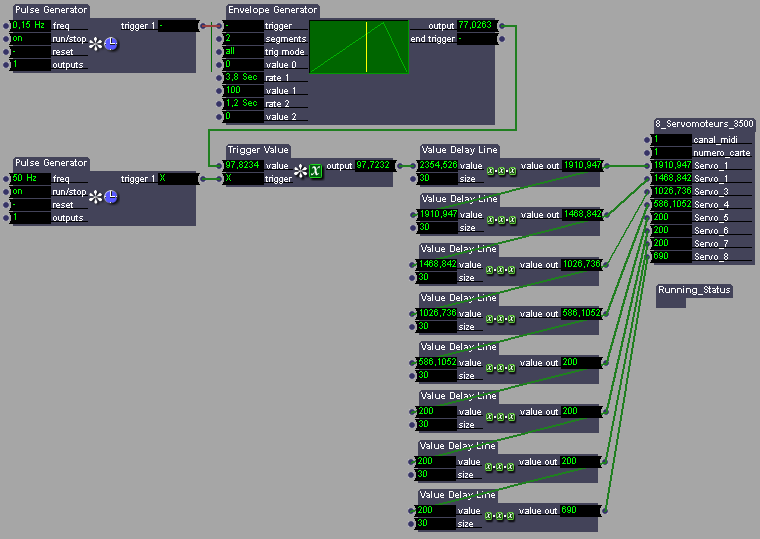

Fichier Isadora .izz
Pour voir l'image agrandie de ce fichier : ici.

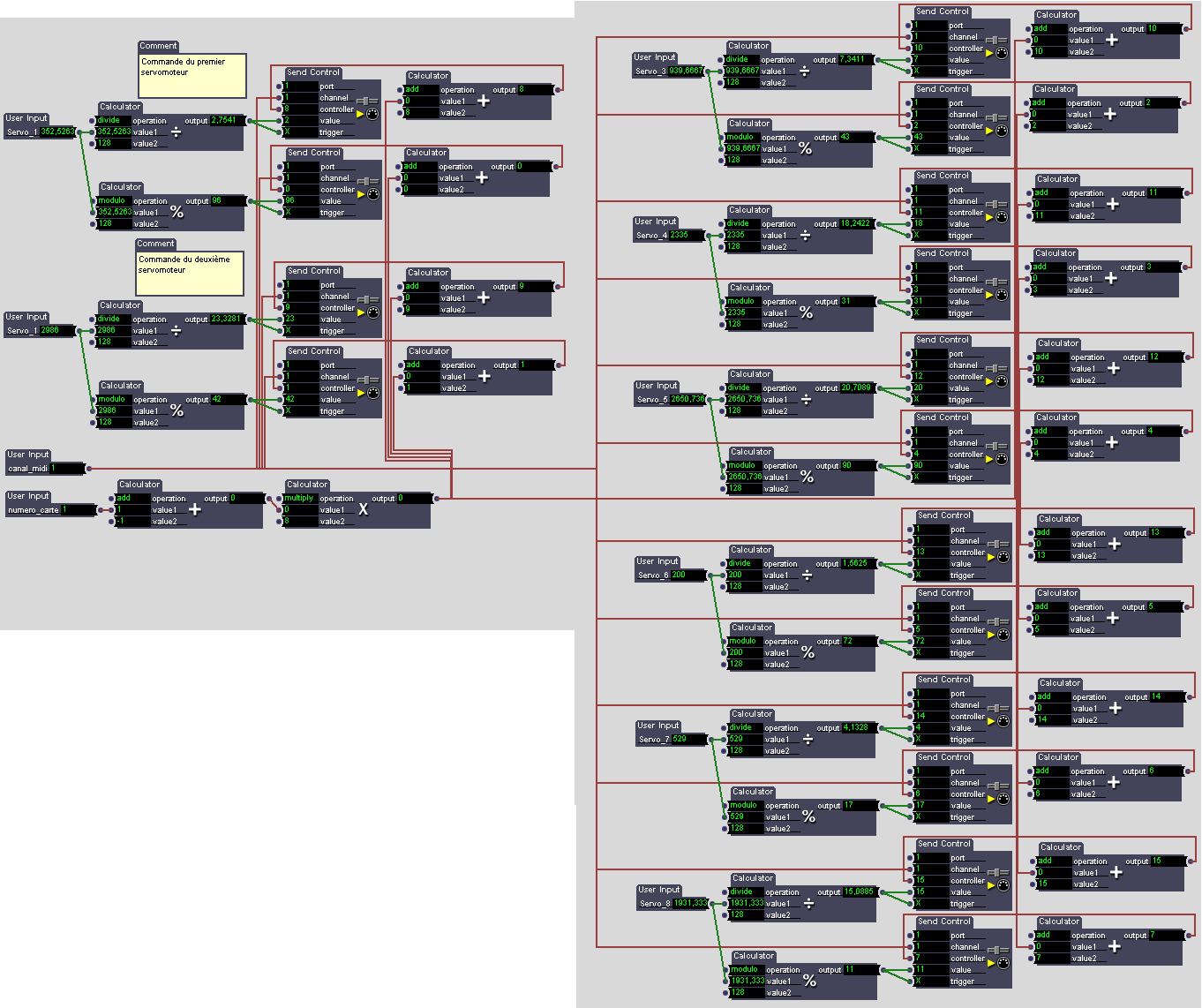

User actor 8_servo_3500 .iza
Pour voir l'image agrandie de cet objet : ici.
L'actor 8_servo_3500 peut être utilisé simplement dans n'importe quel patch. La première entrée permet de choisir le canal Midi utilisé, la deuxième le numéro de carte. Les huit suivantes servent à piloter les servo-moteurs en gradation sur
3500 pas.
Il est cependant plus prudent de vérifier les limites physiques des moteurs et de prévoir de les piloter seulement des valeurs 400 à 3100.
L'actor "running_status" permet de s'affranchir
du problème de running status (justement) lié au protocole Midi. Une
page dédiée à ce sujet : running-status.
Actor running_status.iza
Ce patch a été fait avec la version 0.9b32 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.
Téléchargements : |
- Zips des Patchs Isadora pour 8 Servo 128 pas et 3500 pas. |
