ZIP - Z Interprêteur de Patch

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Max/MSP 5
Max/MSP 4

Max/MSP 5

Version Max 5.

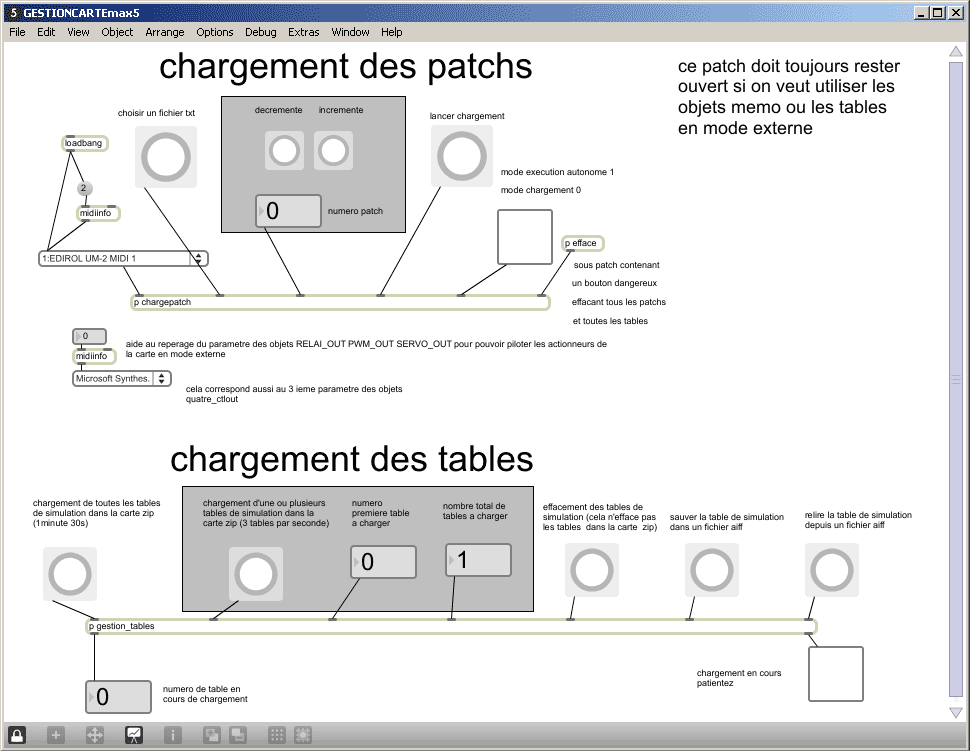

Patch de gestion : ce patch permet de télécharger un patch dans la carte ZIP.

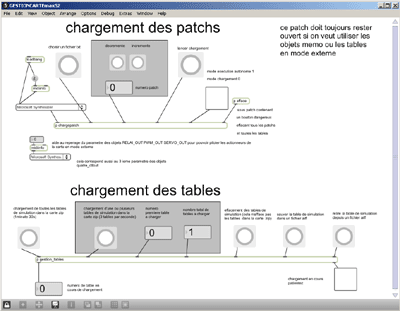

Pour voir le patch en taille réelle : clic.
Fichier GESTIONCARTEmax52.maxpat

Abstractions

Les abstractions utilisables pour la carte ZIP sont disponibles dans cette archive : max5.zip. Il suffit de décompresser l'archive et de placer le dossier dans le dossier des externals de Max pour que les abstractions soient automatiquement reconnues dans un patch.

Abstractions disponibles en tant qu'externals :

ACCESTABLE.maxpat
ANA_IN_12BITS.maxpat
ANA_IN_7BITS.maxpat
COMPARATEUR2SEUILS.maxpat
ECRIT_TABLE.maxpat
INFOMIDI.maxpat
JUMP.maxpat
MEMO.maxpat
MIDI_DMX.maxpat
MINIHF.maxpat
NUM_IN.maxpat
PAIRECTL.maxpat
PIC.maxpat
PWM_OUT.maxpat
QUATRE_CTLIN.maxpat
QUATRE_CTLOUT.maxpat
QUATRE_NOTEIN.maxpat
QUATRE_NOTEOUT.maxpat
RAMPE.maxpat
RELAI_OUT.maxpat
SCALE1023.maxpat
SCALE127.maxpat
SCALE255.maxpat
SCALE4095.maxpat
SERVO_OUT.maxpat
TABLEDMX.maxpat
TABLEWRITEPROV.maxpat
ZCOUNTER.maxpat

Firmware

La carte ZIP évolue régulièrement : de nouveaux objets apparaissent, ses possibilités s'étendent. Lorsqu'une nouvelle version est disponible, il est possible de mettre à jour sa carte soi-même en y téléchargeant un nouveau firmware. Les fichiers nécessaires à cette mise à jour sont dans l'archive max5.zip et feront l'objet d'un tutoriel détaillé très prochainement.

Max/MSP 4

Version Max 4.6, compatible 4.5.

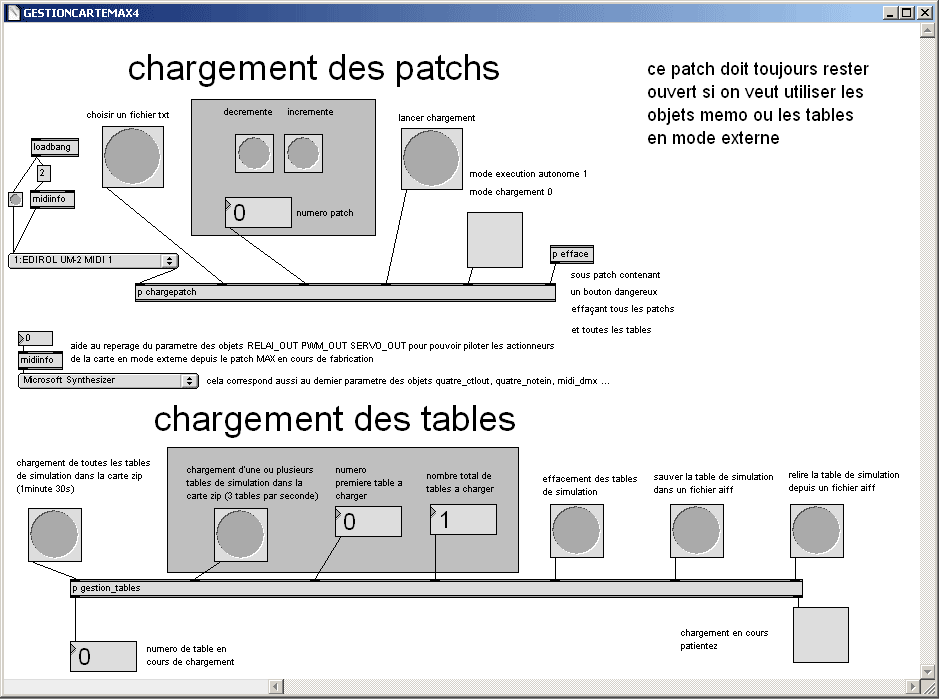

Patch de gestion

Ce patch permet de télécharger un patch Max dans la carte ZIP.

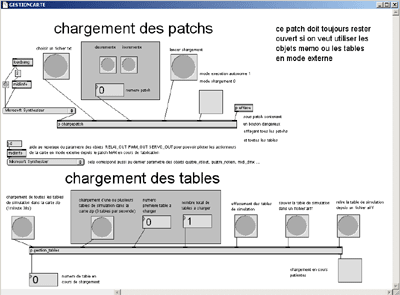

Pour voir le patch en taille réelle : clic.
Fichier GESTIONCARTE.pat

1 - Programmer un patch conforme aux spécifications de la carte (voir doc) ;
2 - Enregistrer ce patch sous format texte, extension .txt ;
3 - Vérifier que le Toggle de test à droite est bien désactivé (mode chargement 0) ;
4 - Choisir un patch à télécharger dans la ZIP en cliquant sur le bang du haut à gauche ("choisir un fichier txt) ;
5 - Dans la zone incrémente/décrémente, laisser le numéro de patch à 0 si c'est le premier d'une série ou s'il n'y en a qu'un, sinon, incrémenter le numéro de chaque nouveau patch chargé dans la carte.
6 - Lancer le chargement du patch dans la carte en cliquant sur le bang de droite ("lancer chargement"). Des lignes apparaissent dans la fenêtre de contrôle de Max quand le chargement est fini.
7 - Eventuellement, pour tester le patch, cliquer sur le Toggle de test à droite (mode exécution autonome 1) et vérifier le comportement des actionneurs. Ce test peut se faire à n'importe quel moment pour n'importe quel patch (s'il y en a plusieurs) en choisissant le numéro de patch et en activant le toggle. TOUJOURS désactiver ce Toggle pour charger ou recharger un patch.

Abstractions

Les abstractions utilisables pour la carte ZIP sont disponibles dans cette archive : max4.zip. Il suffit de décompresser l'archive et de placer le dossier dans le dossier des externals de Max pour que les abstractions soient automatiquement reconnues dans un patch.

Abstractions disponibles en tant qu'externals :

ACCESTABLE.pat
ANA_IN_12BITS.pat
ANA_IN_7BITS.pat
COMPARATEUR2SEUILS.pat
ECRIT_TABLE.pat
INFOMIDI.PAT
JUMP.PAT
MEMO.PAT
MEMPROTECT.pat
MIDI_DMX.PAT
MINIHF.PAT
NUM_IN.PAT
PAIRECTL.PAT
PIC.PAT
PWM_OUT.PAT
QUATRE_CTLIN.pat
QUATRE_CTLOUT.pat
QUATRE_NOTEIN.pat
QUATRE_NOTEOUT.pat
RAMPE.PAT
RELAI_OUT.pat
SCALE1023.pat
SCALE127.PAT
SCALE255.PAT
SCALE4095.pat
SERVO_OUT.pat
TABLEDMX.pat
TABLEWRITEPROV.pat
ZCOUNTER.PAT

Firmware

La carte ZIP évolue régulièrement : de nouveaux objets apparaissent, ses possibilités s'étendent. Lorsqu'une nouvelle version est disponible, il est possible de mettre à jour sa carte soi-même en y téléchargeant un nouveau firmware. Les fichiers nécessaires à cette mise à jour sont dans l'archive max4.zip et feront l'objet d'un tutoriel détaillé très prochainement.
