Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ce patch est adapté aux cartes |
Téléchargements : |
- Archive zip de Patchs PD pour 8 Relais |

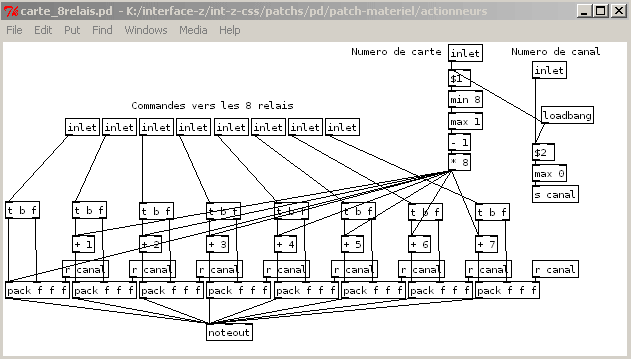

Patch PD 1 : Envoi des commandes pour piloter 8 relais en mode bistable
La carte de commande doit être configurée en mode Tout ou rien Bistable. Pour une carte de commande 8 Actionneurs, l'interrupteur n°8 sur le groupe de 8 est On et l'interrupteur n°2 sur le groupe de 4 est On (voir la documentation).
Invocation carte_8relais.pd.
Comme la carte de commande est configurée en Tout ou rien, les messages Midi envoyés sont des Note On.
Ce patch est adapté aux cartes
- 2 à 8 Relais 2RT
- 8 Relais 1RT
- 8 Relais Reed
Patch PD 2 : Test de commandes manuelles des relais
Patch test_8relais_bistable.pd.
L'objet "carte_8relais" est une invocation du patch présenté auparavant. Les huit premières entrées servent à piloter les 8 relais, la neuvième permet de choisir le numéro de la carte de commande et la dernière permet de choisir le canal Midi.
Activer un toggle provoque l'activation du relais correspondant et le désactiver remet le relais dans son état de base. En mode bistable, il faut envoyer une nouvelle commande pour chaque changement d'état du relais.
Le sous-patch "envoiestatus" permet de s'affranchir
du problème de running status lié au protocole Midi. Une
page dédiée à ce sujet : running-status.

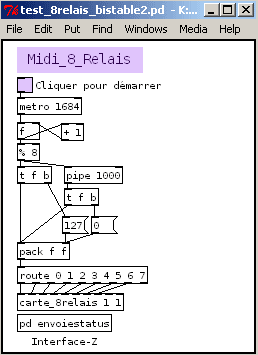

Patch PD 3 : Test automatique des relais
Patch test_8relais_bistable2.pd.
L'objet "carte_8relais" est une invocation du patch présenté auparavant. Les huit premières entrées servent à piloter les 8 relais, la neuvième permet de choisir le numéro de la carte de commande et la dernière permet de choisir le canal Midi.
Activer le metro provoque une succession d'ouverture/fermeture sur chaque relais, l'un après l'autre. Le passage d'un relais au suivant est géré par un compteur dont les résultats sont triés par un route.
Sous-patch "envoiestatus" : voir patch précédent.
