Module 8 Relais
Reed

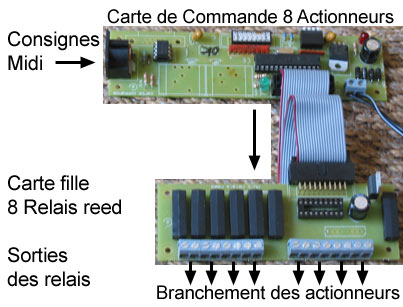

Cette carte permet de piloter huit relais Reed silencieux. Il s'agit d'une carte périphérique dépendant d'une carte de commande principale. Un relai est comme un interrupteur : il permet une commutation entre la position contact et la position ouverte.

Pour ce module, il s'agit de relais mécaniques rapides et silencieux. Leur application typique est la modification de télécommandes en remplaçant le contact établi par le bouton d'origine par les bornes du relai Reed.

Compatibilité et pilotage

Afin de s'adapter à tous les types d'utilisation, le module Relais est pilotable depuis votre ordinateur (PC ou Mac ou station) par tous les logiciels capables de communiquer en Midi, par exemple : Isadora, Max, Pure-Data, EyesWeb, Director (avec plug-in), etc...

Connectique et fixation

- Connecteur pour câble en nappe, pour relier à la carte de commande. Toujours débrancher l'alimentation de la Carte de Commande avant de brancher ou débrancher ce câble.

Pour chaque relai présent sur la carte :
- 1 bornier 2 points

- 4 emplacements de fixation, aux angles

Caractéristiques techniques

Alimentation : fournie par le câble en nappe relié à la carte de commande.

Ces modules Relais Reed obéissent à des Note On de vélocité 0 ou 127 ou à des Control Change de valeur 0 à 127. La carte de Commande 8 Actionneurs Tout ou rien / Gradation doit ètre configurée en Tout ou rien pour ces relais.

Ellectricité :

Courant maximum supporté : 0,5 Ampère.

Voltage maximum supporté : 100 V.

Attention : 100V ne sont pas 230 V ou 220 ou 240 ... c'est-à-dire qu'il ne faut pas commuter avec ces relais d'appareils fonctionnant sur le secteur.

Possibilités de branchements : 8 contacts en sortie

Attention aux problèmes de running status en Midi avec les actionneurs.

Tarifs

- Carte 8 relais Reed
      40 Euros sans boîtier

- Carte de commande commune
      45 Euros sans boîtier
