Matériel - Actionneurs
Cartes filles 8 Relais
2RT / 1RT / Reed
Pure-Data
Max/MSP 4
Max/MSP 5
Isadora
Isadora
La carte de commande Tout ou rien / Gradation doit être configurée en mode Tout ou rien, interrupteur 8 Off.
Pour basculer entre la commande par Control Change (commande en continu) et le pilotage en Note On (commande temporisée), cliquer sur le Trigger du Toggle, sous le commentaire Choix.
Ce patch est adapté aux cartes |
Téléchargements : |
- Patchs Isadora zippés pour 8 Relais |

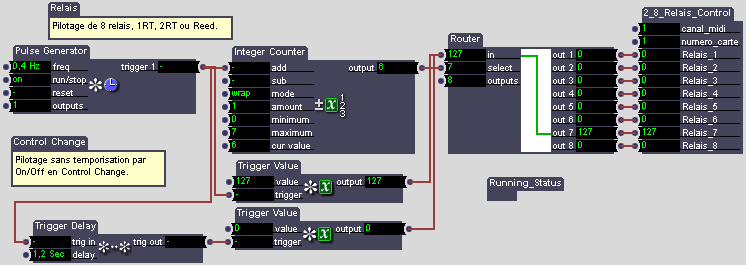

Patch izz 1 : Envoi des commandes pour piloter des Relais en mode bistable avec des Control Change
Patch .izz de pilotage de 8 Relais en On/Off.
Les messages Control Change permettent de piloter les relais en fonctionnement bistable, c'est-à-dire qu'il faut envoyer toutes les commandes pour qu'ils changent d'état (ouvert/fermé). L'interrupteur n°2 du groupe de 4 est indifféremment On ou Off.

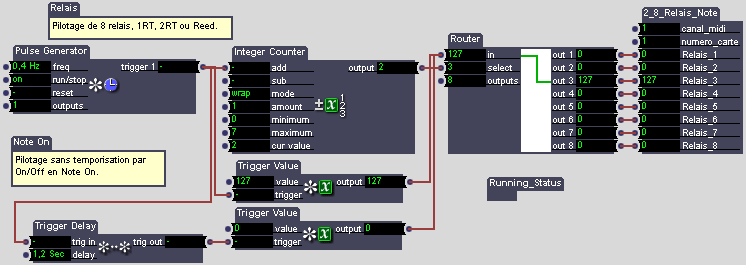

Patch izz 2 : Envoi des commandes pour piloter des Relais en mode bistable avec des Note On
Patch .izz de pilotage de 8 Relais en On/Off.
Les messages Note On permettent de piloter les relais en fonctionnement bistable, c'est-à-dire qu'il faut envoyer toutes les commandes pour qu'ils changent d'état (ouvert/fermé). L'interrupteur n°2 du groupe de 4 doit être On.

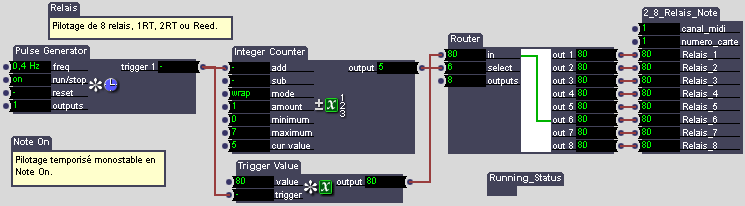

Patch izz 3 : Envoi des commandes pour piloter des Relais en mode temporisé avec des Note On
Patch .izz de pilotage de 8 Relais en On/Off temporisé.
Les messages Note On permettent aussi de piloter les relais en fonctionnement temporisé, c'est-à-dire qu'il suffit d'envoyer un seul message pour fermer et ouvrir le relai. L'interrupteur n°2 du groupe de 4 doit être Off.

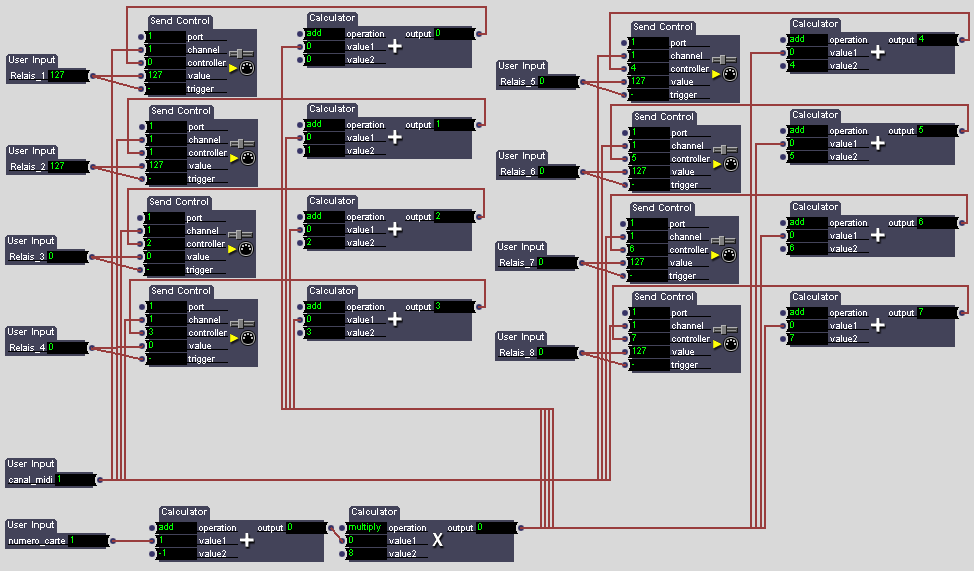

User Actor 2_8_Relais-Control
Actor .iza pour des commandes par Control Change
Pour voir une image agrandie de l'actor : ici.

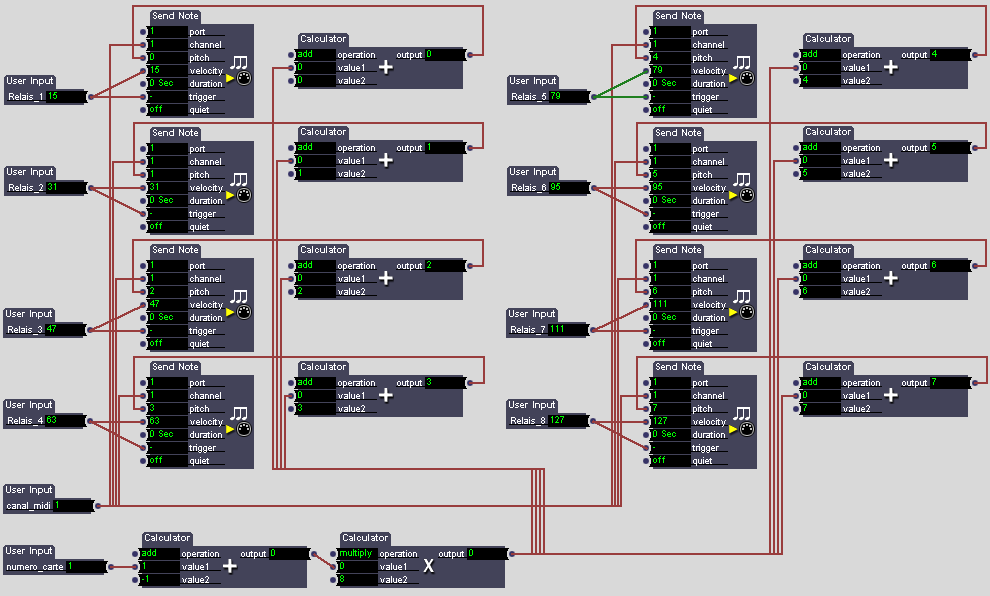

User Actor 2_8_Relais-Note
Actor .iza pour des commandes par Control Change
Pour voir une image agrandie de l'actor : ici.
Ce patch a été fait avec la version 0.9b38 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.
Téléchargements : |
- Patchs Isadora zippés pour 8 Relais |
