Piezoélectrique / Percussions, vibrations
Détection de pic

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Max 6
Max 5
Max 4
Processing
Usine

Max/MSP 5

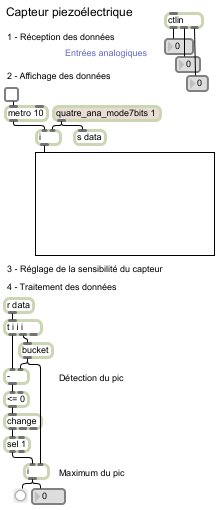

Patch Max : Traitement des données, détection de pic et obtention de la valeur maximale

Patch piezo.maxpat

1 - Réception des données
Vérifier que les données du capteur arrivent bien dans le logiciel. En cas de doute, identifier le canal Midi de l'interface ou l'entrée correspondant au capteur.

2 - Affichage des données au cours du temps
Remplacer si nécessaire l'abstraction "4ana_mode_7bits" par l'objet correspondant à l'interface réellement utilisée. Le reste des objet sert à afficher les données de façon cadencée et non juste au fur et à mesure qu'elles arrivent (voir Visualisation).

3 - Réglage de la sensibilité du capteur
En observant les données affichées, régler le capteur à l'aide du potentiomètre. Le capteur doit être installé en position vraisemblable d'utilisation, fixé proprement et le disque piezo doit être soit collé soit pincé avec une plaque sans qu'il soit tordu ou trop écrasé. Tester des chocs d'intensité variable. Pour un fonctionnement optimal du capteur, les pics de données doivent atteindre un maximum de 127 (en midi standard) lorsque les chocs sont forts, sans saturer, et être tout petits lorsque les chocs sont faibles. La saturation apparaît quand le pic est tronqué à 127 (ce qui ne se voit qu'en affichage echantilloné).

4 - Traitement des données
Ce patch permet de détecter le maximum du pic de données et d'en extraire la valeur correspondant à l'intensité de la percussion.
