Max/MSP 5

Patch Max : Traitement des données

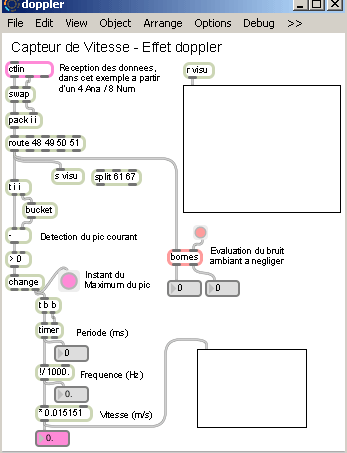

Patch doppler.maxpat

1 - Réception des données
Vérifier que les données du capteur arrivent bien dans le logiciel. En cas de doute, identifier le canal Midi de l'interface ou l'entrée correspondant au capteur.

2 - Affichage des données au cours du temps
Remplacer si nécessaire les paramètres de réception en fonction de la carte réellement utilisée. Les données sont affichées sur un multislider en mode scroll, valeurs de 0 à 127.

3 - Réglage de la sensibilité du capteur
En observant les données affichées, régler le capteur à l'aide du potentiomètre. Le réglage influe sur la portée. Le capteur doit être installé en position vraisemblable d'utilisation : la face sensible du module est celle qui est en résine et qui porte les zones métalliques plates.

Par défaut, en absence de mouvement, les données sont centrées.

4 - Traitement des données
Ce patch permet de détecter le maximum de chaque pic de données. Ces pics sont utilisés pour calculer le temps écoulé entre chacun (avec un timer). Cette durée correspond à la période, en millisecondes. La période est l'inverse de la fréquence. La fréquence est ensuite multipliée par un facteur 0.015151 pour donner la vitesse de ce qui est détecté (voir la page Généralités).
