Télémètre à ultra-sons simple Midi
Pour télécharger un sketch, clic droit sur l'image ou le lien et choisir "Enregistrer la cible sous...". Pour afficher le programme, clic normal. Certains sketches sont en archive zip.
Ce patch correspond au capteur Télémètre à ultrasons simple. |
Téléchargements : |
- Archive des sketches Pg pour Télémètre |
Isadora
Max 6
Max 5
Max 4
Pure Data
Processing
Processing
Sketch 1 : Obtention des données en provenance du Télémètre ultra-sons simple
Fichier telemetre_simple.pde / avec promidi (déconseillé)
Fichier telemetre_simple.pde / avec RWMidi (conseillé)
Ce fichier permet de recevoir en Midi les données du Télémètre ultrasonore simple. La valeur envoyée par le capteur (de 0 à environ 3500) s'imprime dans la console. Elle est engrangée dans une variable globale.
Le capteur envoie ses données dans des messages Control Change 2 et Control Change 3. - Les valeurs arrivant sur le Control Change 2 doivent ètre multipliées par 128, puis ajoutées aux valeurs arrivant sur le Control Change 3.
Pour plus d'explications sur la réception des messages Midi en Processing, consulter les pages dédiées.
Sketch 2 : Visualisation des données du télémètre
Archive telemetre_simple_affiche.zip (promidi)
Ce sketch utilise la même réception des données en Midi que le premier, ainsi que la même reconstitution de la distance mesurée, mais permet aussi un affichage graphique des données du capteur, à la fois sur un slider vertical et sur un nombre. Pour plus de détails sur l'affichage, voir la page Visualisation.

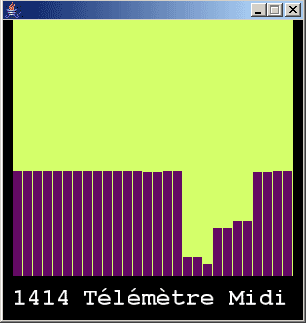

Sketch 3 : Visualisation des données au cours du temps
Archive telemetre_simple_reg.zip (promidi)
Ce sketch utilise la même réception des données en Midi que le premier mais permet aussi un affichage au cours du temps, dans la fenêtre graphique, des données issues du capteur. Cet affichage repose sur un Registre à décalage.
La donnée la plus récente est affichée à gauche. Il n'y a pas dans cet exemple de rééchantillonage régulier des données, c'est-à-dire qu'elles s'affichent au fur et à mesure où elles arrivent. Le rééchantillonage est ici inutile car le télémètre US envoie de toute façon ses mesure à un rythme constant de 20 par seconde.
Le nombre affiche la donnée la plus récente envoyée par le capteur.
