Module 8 analogiques / 8 numériques vers Midi

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Pure-Data
Max MSP
Isadora
VVVV

Pure Data / Gem

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Cette carte est désormais remplacée par la version 28 entrées vers Midi. Les patchs pour la nouvelle version sont compatibles avec le 8 Ana / 8 Num et sont régulièrement mis à jour pour de nouveaux logiciels.

Patch PD 1 : Obtenir les informations des capteurs analogiques en Mode 7 bits (résolution 128 pas)

Ce patch permet de récupérer les informations en 7 bits provenant des 8 voies analogiques du module "8 Ana".

Patch PD 2 : Obtenir les informations des capteurs analogiques en Mode 10 bits (résolution 1024 pas)

Ce patch permet de récupérer les informations en 10 bits provenant des 8 voies analogiques du module "8 Ana". Il peut ensuite ètre utilisé comme invocation dans des patches plus larges.

Patch PD 3 : Obtenir les informations des capteurs analogiques indépendemment du Mode 7 ou 10 bits

Ce patch permet de recueillir les données quelle que soit la configuration du 8-Ana, mais elles n'ont que 128 pas de résolution à l'arrivée.

Patch PD 4 : Test et visualisation des données des capteurs analogiques et numériques

Les deux premiers patchs présentés ci-dessus sont utilisés en tant qu'invocations dans ce patch-ci :

Patch PD 5 : Visualisation des données dans le temps

Pour voir une image agrandie du patch : ici.

Ce patch permet d'afficher dans une fenêtre Gem les données issues de deux des huits capteurs, échantillonées toutes les 20 ms. Pour fonctionner il lui faut en abstraction les deux fichiers barreslider2.pd et corpsslider2.pd. Pour une explication sur l'échantillonage des données, voir l'étape 01 des Didacticiels PD.

Le même résultat peut être obtenue grâce au Registre à décalage ou à l'objet Bucket (qui nécessite Cyclone).

Liste des patchs PD disponibles sur le site

Max/MSP

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Cette carte est désormais remplacée par la version 28 entrées vers Midi. Les patchs pour la nouvelle version sont compatibles avec le 8 Ana / 8 Num et sont régulièrement mis à jour pour de nouveaux logiciels.

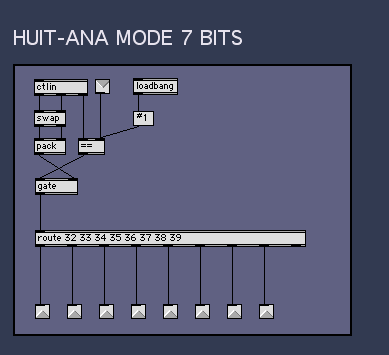

Patch max 1 : Obtention des informations des capteurs analogiques en Mode 7 bits (résolution 128 pas)

Ce patch permet de récupérer les informations en 7 bits provenant des 8 voies analogiques du module "8 Ana". Il peut ensuite être utilisé en tant qu'invocation dans des patchs plus larges.

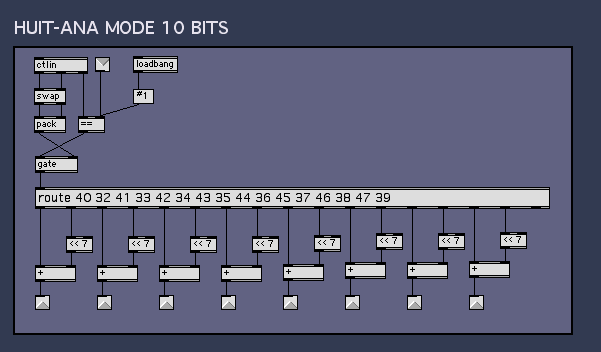

Patch Max 2 : Obtention des données en provenance des capteurs analogiques en Mode 10 bits (résolution 1024 pas)

Ce patch permet de recueillir les informations en 10 bits provenant des 8 voies analogiques du module "8 Ana".

Ces patchs ont été réalisé par Timothée Baschet.

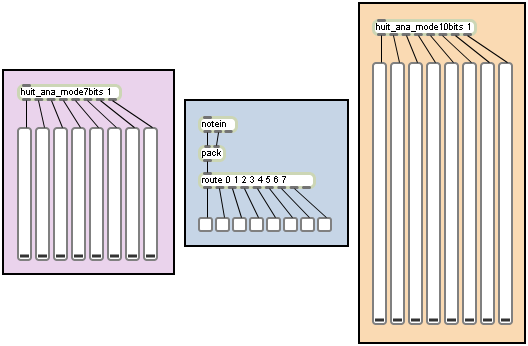

Patch Max 3 : Test et visualisation des données des capteurs analogiques et numériques

Les deux premiers patchs présentés ci-dessus sont utilisés en tant qu'abstractions dans ce patch-ci, qui permet d'afficher les informations en 7 bits ou en 10 bits provenant des capteurs du module "8 Ana".

Liste des patches Max disponibles sur le site

Isadora

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Cette carte est désormais remplacée par la version 28 entrées vers Midi. Les patchs pour la nouvelle version sont compatibles avec le 8 Ana / 8 Num et sont régulièrement mis à jour pour de nouveaux logiciels.

Patch izz : Obtention des données en provenance de l'interface 8-Analogiques / 8-Numériques

Fichier .izz pour le module 8-ana

Pour ces trois actors, le canal Midi est paramétrable en entrée.

User Actor 8_Analogiques_128pas : il permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur huit sorties (valeurs de 0 à 127).

Actor huit_ana_128.iza

User Actor 8_Analogiques_1024pas : il permet de tester l'interface et d'afficher les données des capteurs en 10 bits sur huit sorties (valeurs de 0 à 1023).

Actor huit_ana_1024.iza - Voir une image agrandie ici.

User Actor 8_Numeriques : il permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur huit sorties (valeurs de 0 à 127).

Actor huit_ana_num.iza

Un autre User Actor pour les entrées analogiques en Midi standard 128 pas : 8_Analogiques_128_Trig : il permet de tester l'interface et d'afficher les données des capteurs en 7 bits sur huit sorties (valeurs de 0 à 127), mais aussi sort les triggers correspondant à l'arrivée de chaque message.

Patch huit_ana_128_trig.izz

Actor huit_ana_1024.iza - Voir une image agrandie ici.

Ces patchs ont été faits avec la version 0.9b38 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.

Liste des patches Isadora disponibles sur le site

VVVV

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Cette carte est désormais remplacée par la version 28 entrées vers Midi. Les patchs pour la nouvelle version sont compatibles avec le 8 Ana / 8 Num et sont régulièrement mis à jour pour de nouveaux logiciels.

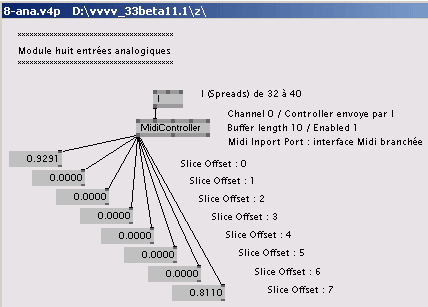

Patch v4p : Obtention des données en provenance de l'interface 8-Analogiques, mode 7 bits, 128 pas de résolution

Paramètres du node MidiController :
- Channel : 0. Le canal Midi choisi dépend bien sûr de celui qui est configuré sur le module 8 Ana. Dans vvvv les canaux Midi sont comptés de 0 à 15 et non de 1 à 16.
- Controller : le node I (Spreads) configure cette entrée de 32 à 40. Les capteurs envoient des données sur les Control Change de 32 à 39, mais il semble qu'il vaille mieux configurer le node MidiController de 32 à 40, sans utiliser le contrôleur 40, sinon des problèmes apparaissent sur le huitième capteur (le 39).
- Buffer length : 10 par défaut.
- Enabled : 1
- Midi input Port : choisir l'entrée Midi sur laquelle est connectée l'interface.

En sortie : les données des capteurs sortent transformées entre 0 et 1 et non entre 0 et 127.
Chaque capteur est affiché sur un slice différent, de 0 à 7.

Ce patch a été fait avec la version 33beta11.1 de vvvv.

Patch v4p : Obtention des données en provenance de l'interface 8-Analogiques, entrées numériques

Paramètres du node MidiNote :
- Channel : 0. Le canal Midi choisi dépend bien sûr de celui qui est configuré sur le module 8 Ana. Dans vvvv les canaux Midi sont comptés de 0 à 15 et non de 1 à 16.
- Note : le node I (Spreads) configure les numéros de note de 0 à 8. Les capteurs envoient des données sur les Note de 0 à 7, mais il semble qu'il vaille mieux configurer le node MidiNote de 0 à 8, sans utiliser la note 8, sinon des problèmes apparaissent sur le huitième capteur (le n°7).
- Buffer length : 10 par défaut.
- Enabled : 1
- Midi input Port : choisir l'entrée Midi sur laquelle est connectée l'interface.

En sortie : les données du capteurs sortent transformées entre 0 et 1 et non entre 0 et 127.
Chaque capteur est affiché sur un slice différent, de 0 à 7.

Ce patch a été fait avec la version 33beta11.1 de vvvv.
