Matériel - Interfaces pour Capteurs simples
Module 2 entrées analogiques vers Midi
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ce patch correspond à l'interface 2 Analogiques Midi. |
Téléchargements : |
- Patchs EyesWeb pour 2-Ana |
Max MSP 4
Max/MSP 5
Max/MSP 6
Pure-Data
Isadora
Processing
EyesWeb 4
VVVV
EyesWeb 4

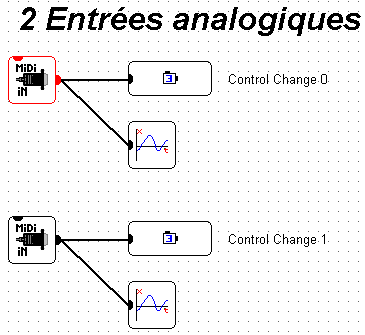

Patch eywx : Obtention et visualisation des données provenant de l'interface 2-Ana
Ce patch permet de tester le module 2-Ana et d'afficher les données issues des capteurs en nombres et en graphes défilant au cours du temps (appuyer sur le bouton Play pour lancer la visualisation temps réel).

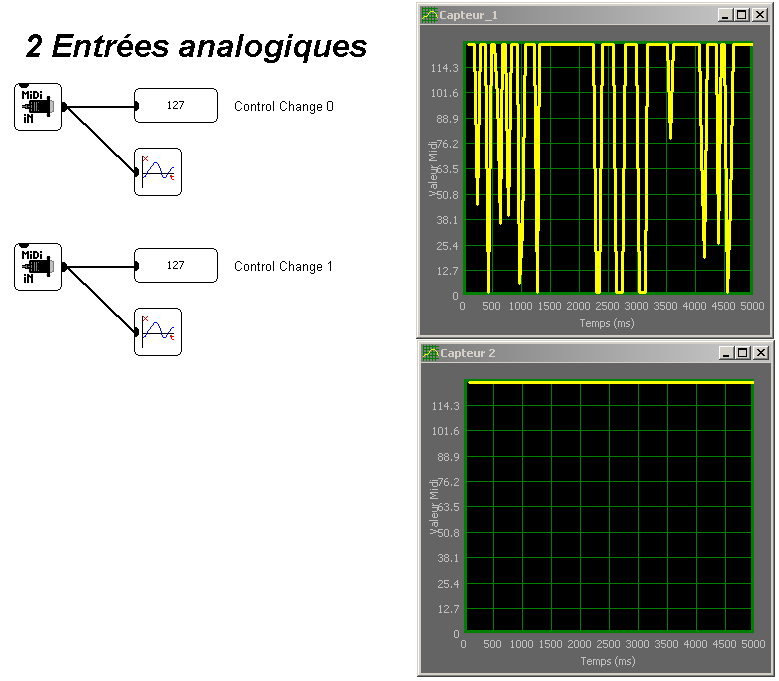

Visualisation des données en graphe.
Pour agrandir, ici.
Le premier capteur envoie ses données dans des messages Control Change 0, le deuxième dans des Control Change 1.

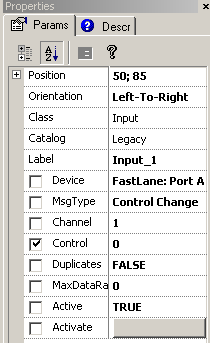

Propriétés de l'objet Input (section Midi).
Les cases à vérifier sont :
- Device : choisir son interface Midi, sélectionner l'entrée sur laquelle est branchée l'interface 2-Ana ;
- MsgType : Control Change
- Channel : 1
- Control : 0 pour le premier capteur, 1 pour le deuxième.
Téléchargements : |
- Patchs EyesWeb pour 2-Ana |
