Matériel - Interfaces pour Capteurs simples
Module 1 entrée analogique vers Midi
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...". Pour afficher le programme, clic normal. Certains sketches sont en archive zip.
Ce patch correspond à l'interface 1 Analogiques Midi. |
Téléchargements : |
- Sketches Processing pour 1-Ana |
Max MSP 4
Max/MSP 5
Max/MSP 6
Pure-Data
Isadora
Processing
EyesWeb 4
VVVV
Usine
Isadora
Sketch 1 : Obtention des données en provenance de l'interface 1-Ana
Ce fichier permet de recevoir en Midi les données du module 1-Ana en 128 pas de résolution. La valeur envoyée par le capteur s'affiche dans la console.
Le capteur envoie ses données dans des messages Control Change 0.
Pour plus d'explication sur la réception des messages Midi en Processing, consulter les pages dédiées.
Sketch 2 : Visualisation des données du capteur
Archive affiche_1_ana.zip
Ce sketch utilise la même réception des données en Midi que le premier mais permet aussi un affichage graphique des données du capteur, à la fois sur un slider vertical et sur un nombre. Pour plus de détails sur l'affichage, voir la page Visualisation.

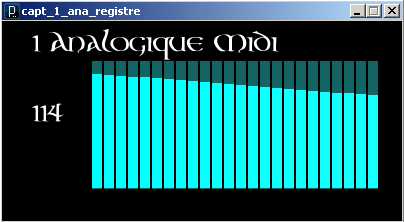

Sketch 3 : Visualisation des données au cours du temps
Archive affiche_1_ana_reg.zip
Ce sketch utilise la même réception des données en Midi que le premier mais permet aussi un affichage au cours du temps, dans la fenêtre graphique, des données issues du capteur. Cet affichage repose sur un Registre à décalage.
La donnée la plus récente est affichée à gauche. Il n'y a pas dans cet exemple de rééchantillonage régulier des données, c'est-à-dire qu'elles s'affichent au fur et à mesure où elles arrivent. Si le capteur n'est pas activé, aucune donnée n'arrive et le flot affiché ne bouge plus. Le défilement des valeurs reprend lorsque le capteur est à nouveau activé. Pour avoir un débit régulier des valeurs au cours du temps, consulter la page Visualisation, qui présente un sketch utilisé pour le module "28 entrées" avec échantillonnage régulier des données des capteurs.
Le nombre affiche la donnée la plus récente envoyée par le capteur.
