Matériel - Actionneurs

Carte 64 LED gradation 128 pas

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Pure-Data
Max MSP 4
Max MSP 5
Max/MSP 6
Isadora
Processing

Isadora

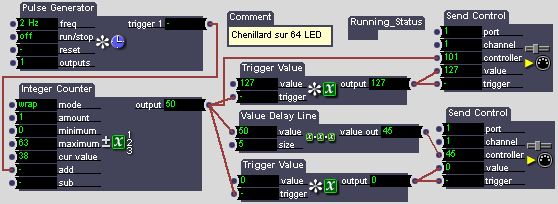

Patch izz : Test de pilotage des 64 LEDs par un chenillard

Patch 64_leds_64.izz.

Ce patch allume et éteint successivement toutes les LED branchées sur la carte une à une. Il permet de vérifier que tous les branchements sont bons, dans les lignes comme dans les colonnes de la matrice de LEDs. Cliquer sur le Toggle au-dessus du metro pour lancer l'animation.

Le nombre connecté sur l'entrée droite du metro permet de changer la vitesse de défilement des points lumineux.

Le sous-patch "running_status" permet de s'affranchir du problème de running status (justement) lié au protocole Midi. Une page dédiée à ce sujet : running-status.

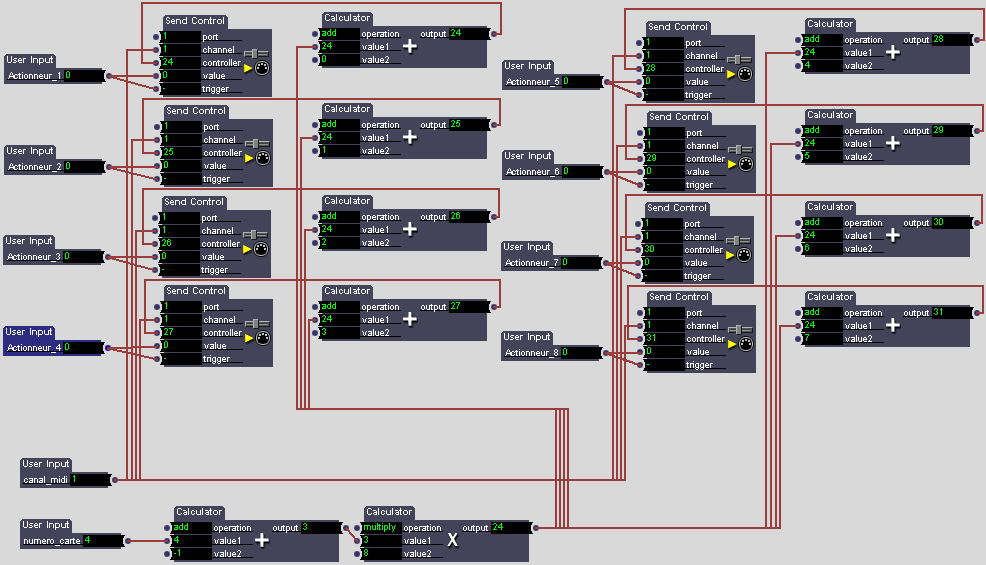

Usor Actor iua : Piloter une rangée de 8 LED grâce à des Control Change

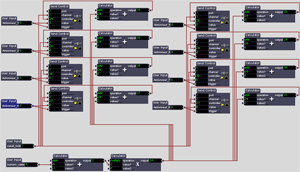

Voir en grand - Abstraction 8_Led.iua.

Cet actor permet de piloter une rangée de 8 LED. Il dispose de 8 entrées pour les commandes à envoyer aux LED, ainsi que d'une entrée (la deuxième) pour sélectionner la rangée de LED parmi les 8 de la matrice et d'une entrée (la première) pour choisir le canal Midi (1 ou 2). Ces deux dernières entrées correspondent aussi aux deux arguments de l'abstraction (voir patch n°3).

Il est plus pratique d'utiliser une abstraction avec 8 entrées pour un groupe de 8 LED plutôt qu'un objet avec 64 entrées pour gérer toutes les leds d'un coup. Il y a 8 rangées de 8 LED dans une matrice de 64 LED. L'entrée "Numéro de rangée" permet donc de distinguer ces différents ensemble de LED et de piloter ainsi les 64 lumières indépendemment l'une de l'autre.

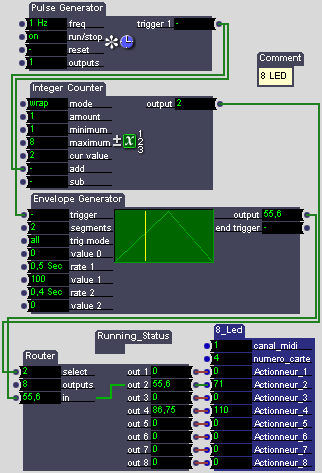

Patch izz : Test de pilotage des LED

Patch 64_leds_8.izz.

L'abstraction "8_led" est utilisée pour piloter une rangée de 8 LED. Les huit dernières entrées servent à piloter les 8 LED en gradation sur 128 pas. Pour piloter 8 rangées de 8 LED, il faut 8 objets "8_led", chacun avec un numéro différent, de 1 à 8.

L'actor "running_status" permet de s'affranchir du problème de running status (justement) lié au protocole Midi. Une page dédiée à ce sujet : running-status.
