Connectique et adaptateurs

Rallonges filaires entre interfaces et capteurs

- Rallonges capteurs IZ - interface IZ
- Rallonges capteurs IZ - autre interface
- Rallonges autre capteurs - interface IZ
- Fils pour entrées numériques sur interface IZ
- Adapteur entrées numériques IZ - dominos

Rallonges pour capteurs analogiques Interface-Z

Rallonges simples

Ces câbles permettent de connecteur un capteur simple à une interface "1 entree analogique" ou "8 entrees analogiques". Les connecteurs sont munis d'un système de verrouillage et de détrompeur. Les capteurs deviennent donc très simples à utiliser sans erreur. La fixation est aussi assez solide pour ne pas craindre que le capteur se détache tout seul au moindre choc.
La rallonge simple permet de connecter un capteur situé à proximité de l'interface, sans fil inutile encombrant et générateur de parasites.

Tarifs :
- 2 euros en kit (2 connecteurs fixés à 3 fils, gaine rétractable, à souder soi-même)
- 3 euros monté
- 8 rallonges courtes montées pour 19 euros TTC.

Documentation : montage d'un kit rallonge : Kit-Rallonge.pdf.

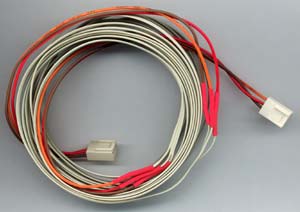

Rallonges longues non blindées

Montage du kit rallonge.

Tarifs :

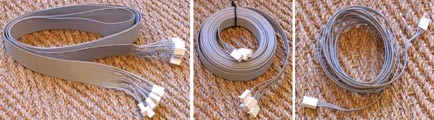

Tarifs des rallonges montées par lots :

En absence d'autres précisions, la rallonge par défaut est de 3 mètres.

8 rallonges de 1,5 m, 4 rallonges de 5 m et une de 3 m.

Il est déconseillé de dépasser les 5 mètres avec ce type de rallonge, pour des problèmes de parasitage du signal sur les longs fils. Nos interfaces sont de plus suffisament petites pour être dissimulées à proximité des capteurs.

Les rallonges Interface-Z sont compatibles avec le matériel (capteurs et interfaces) de La Kitchen.

Documentation : montage d'un kit rallonge : Kit-Rallonge.pdf.

Attention : les rallonges pour capteurs NE CONVIENNENT PAS AUX SERVOMOTEURS.

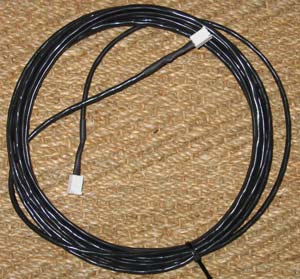

Rallonges longues blindées

Les rallonges blindées permettent une meilleure transmission du signal dans les environnements parasités.

Documentation : montage d'un kit rallonge : Kit-Rallonge-Blindée.pdf.

Attention : les rallonges pour capteurs NE CONVIENNENT PAS AUX SERVOMOTEURS.

Rallonges - Adapteurs pour autres interfaces

Si vous souhaitez un autre type de rallonge ou d'adapteur, contactez-nous, il pourra peut-être être ajouté au catalogue.

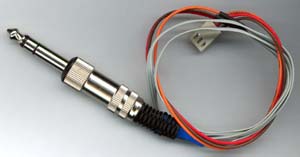

Câble adapteur capteur Interface-Z - interface à connecteur Jack 6.35

Cette rallonge permet d'utiliser nos capteurs sur d'autres interfaces. Elle comporte d'un côté un connecteur Interface-Z à verrouillage et détrompeur pour le capteur et de l'autre côté un connecteur compatible, jack mâle 6.35.

Tarifs :
- 6 euros en kit (connecteurs, gaine rétractable, rallonge en nappe)
- 7,6 euros monté

Par défaut la rallonge est de 2,5 mètres. Pour d'autres longeurs, nous consulter.

D'autre par, pour les interfaces Ethersense et Eobody, nous proposons également des cartes d'adaptation.

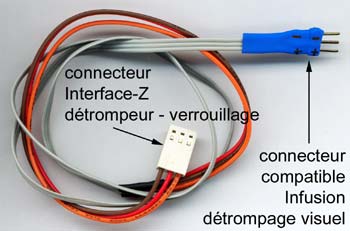

Câble adapteur capteur Interface-Z - interface Infusion

Cette rallonge permet d'utiliser nos capteurs sur l'interface Midi d'Infusion System. Elle comporte d'un côté un connecteur Interface-Z à verrouillage et détrompeur pour le capteur et de l'autre côté un connecteur compatible avec l'I-Cube, avec détrompage visuel.

Tarifs :
- 2,9 euros en kit (connecteurs, gaine rétractable, rallonge en nappe)
- 4,5 euros monté

Par défaut la rallonge est de 3 mètres. Pour d'autres longeurs, nous consulter.

Rallonges - Adapteurs pour autres capteurs

Si vous souhaitez un autre type de rallonge ou d'adapteur, contactez-nous, il pourra peut-être être ajouté au catalogue.

Câble adapteur interface Interface-Z - capteur à connecteur jack 6.35

Cette rallonge permet d'utiliser d'autres capteurs sur nos interfaces "1 entrée analogique" ou "8 analogiques / 8 numériques". Elle comporte d'un côté un connecteur à verrouillage et détrompeur et de l'autre côté un connecteur compatible avec ces capteurs (jack femelle).

Tarifs :
- 6 euros en kit (connecteurs, gaine rétractable, rallonge en nappe)
- 7,6 euros monté

Par défaut la rallonge est de 2,5 mètres. Pour d'autres longeurs, nous consulter.

Câble interface Interface-Z - capteur Infusion

Cette rallonge permet d'utiliser les capteurs d'Infusion System sur nos interfaces Midi "1 entrée analogique" ou "8 analogiques / 8 numériques". Elle comporte d'un côté un connecteur Interface-Z à verrouillage et détrompeur et de l'autre côté un connecteur compatible avec ces capteurs, avec détrompage visuel.

Tarifs :
- 2,9 euros en kit (connecteurs, gaine rétractable, rallonge en nappe)
- 4,5 euros monté

Par défaut la rallonge est de 3 mètres. Pour d'autres longeurs, nous consulter.

Fils pour entrées numériques (interfaces IZ)

Cartes tapis sensitif

La connectique pour les cartes tapis sensitif est détaillée sur la page Tapis et dans la documentation de montage.

Tarifs :
     Câble en nappe 10 fils : 1 Euro / mètre
     Câble en nappe 16 fils : 1,45 Euro / mètre

Carte 4 / 8 / 12 Analogiques 8 / 16 Numériques

Les cartes 4 ou 8 Analogiques disposent de 8 entrées numériques sur un connecteur HE10. Les cartes 12 Analogiques ont 16 entrées numériques.

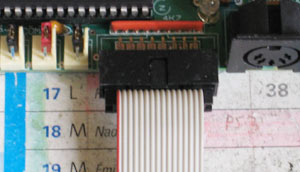

Branchement d'un câble en nappe
sur les entrées numériques d'un 12 Ana.

Le branchement d'interrupteurs à contact sec sur ces entrées nécessite un connecteur 16 voies et du câble en nappe 16 fils. Les interrupteurs sont soudés à l'autre extrémité des fils.

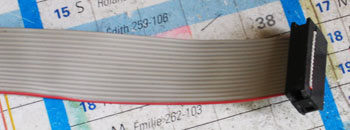

Câble 16 voies et connecteur.

Tarifs :
- 2 m de câble en nappe + connecteur fixé : 3,90 euros
- chaque mètre supplémentaire de câble : 1,45 euros

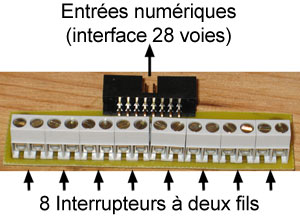

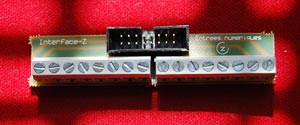

Adapteur entrées numériques IZ - dominos

Cette carte permet de brancher 8 interrupteurs à contact sec sur les entrées numériques d'une carte 4 / 8 / 12 Analogiques / 16 Numériques.

Borniers à vis.

Cette petite carte n'est pas indispensable pour brancher des interrupteurs sur des entrées numériques. Ils peuvent en effet être directement soudés sur des fils qui se branchent sur la carte avec un connecteur 16 voies (disponibles ici).

Cette carte devient intéressante dans le cas où les interrupteurs sont déjà soudés mais sur des fils peu adaptés au connecteur 16 voies, ou sur des fils trop courts. La carte permet alors de visser simplement les boutons, sans tout dessouder.

Tarifs :
- Adaptateur en kit : 7,5 euros (avec un câble en nappe 16 fils de 20 cm pour rejoindre la carte)
- Adaptateur monté : 9 euros (avec le câble en nappe 16 fils de 20 cm serti pour rejoindre la carte)

Autres types de connectique :

Cartes adapteurs entre interfaces et capteurs

- Adapteur capteur IZ - WiSe Box
- Adapteur capteur IZ - EtherSense / Eobody
- Adapteur capteur IZ - Kroonde
- Adapteur capteurs IZ et nappes - Atomic Pro

Midi et XLR/DMX

- Câbles Midi
- Interfaces Midi-USB
- Câbles XLR
- Câbles / adapteurs Midi - XLR
