Connectique et adaptateurs

Rallonges filaires entre interfaces et capteurs

- Rallonges pour capteurs IZ - interface IZ
- Rallonges pour capteurs IZ - autre interface
- Rallonges pour autre capteurs - interface IZ
- Fils pour entrées numériques sur interface IZ

Cartes adapteurs entre interfaces et capteurs

- Carte adapteur capteur IZ - interface WiSe Box
- Carte adapteur capteur IZ - interface EtherSense / Eobody
- Carte adapteur capteur IZ - interface Kroonde
- Carte adapteur capteurs IZ et nappes - interface Atomic Pro
- Carte adapteur entrées numériques IZ - dominos

Carte d'adaptation pour WiSe Box

Cette carte permet de brancher 8 capteurs à connectique Interface-Z 3 points (à détrompeur, à verrouillage) sur l'interface de l'IRCAM.

Tarifs :
- Adaptateur en kit : 10 euros
- Adaptateur monté : 15 euros

Carte d'adaptation pour EtherSense et Eobody

Cette carte permet de brancher 8 capteurs à connectique Interface-Z 3 points (connecteurs à détrompeur et à verrouillage) sur ces deux interfaces à connecteur 15 broches. La carte d'adaptation remplace alors le câble épanoui à connecteurs Jack. Pour utiliser l'épanoui et brancher des capteurs en Jack 6.35, voir les rallonges.

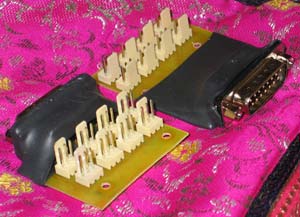

Cette adaptateur existe en deux tailles pour faciliter les branchements des capteurs quand les cartes sont branchées l'une au dessus de l'autre sur les connecteurs de l'EtherSense.

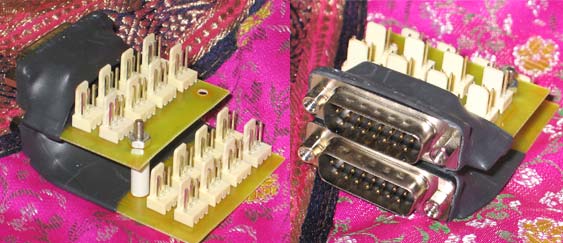

Deux adaptateurs superposés, petite taille au-dessus, grande taille au-dessous.

Tarifs :
- Adaptateur en kit : 18 euros
- Adaptateur monté : 25 euros
Le prix est le même pour les cartes de grande taille et de petite taille.

Carte d'adaptation pour Kroonde

Cette carte permet de brancher 8 capteurs à connectique Interface-Z 3 points sur l'interface de La Kitchen. Il y a un interrupteur pour couper l'alimentation de l'interface (côté émetteur HF, pour économiser les piles).

Tarifs :
- Adaptateur en kit : 17 euros (avec le câble en nappe 34 fils)
- Adaptateur monté : 22 euros (avec le câble en nappe 34 fils pour connecter à l'interface émettrice).

Carte d'adaptation pour Atomic Pro

Cette carte permet de brancher 16 capteurs Interface-Z sur une entrée de type parallèle de l'interface de l'IRCAM.

Tarifs
Carte :
- 27 euros TTC en kit complet
- 40 euros en version montée sans boîtier

Câble parallèle
- 1,8 m 7,5 euros
- 3 m 10 euros

Le câble parallèle n'est pas nécessaire pour brancher une seule carte sur l'Atomic. Il devient nécessaire pour brancher une deuxième carte 16 capteurs, ou bien si la distance des capteurs à l'interface dépasse 5 mètres (pour des questions de parasitage du signal).

Adapteur entrées numériques IZ - dominos

Cette carte permet de brancher 8 interrupteurs à contact sec sur les entrées numériques d'une carte 4 / 8 / 12 Analogiques / 16 Numériques.

Borniers à vis.

Cette petite carte n'est pas indispensable pour brancher des interrupteurs sur des entrées numériques. Ils peuvent en effet être directement soudés sur des fils qui se branchent sur la carte avec un connecteur 16 voies (disponibles ici).

Cette carte devient intéressante dans le cas où les interrupteurs sont déjà soudés mais sur des fils peu adaptés au connecteur 16 voies, ou sur des fils trop courts. La carte permet alors de visser simplement les boutons, sans tout dessouder.

Tarifs :
- Adaptateur en kit : 7,5 euros (avec un câble en nappe 16 fils de 20 cm pour rejoindre la carte)
- Adaptateur monté : 9 euros (avec le câble en nappe 16 fils de 20 cm serti pour rejoindre la carte).
