Interface 16 voies :
8 analogiques / 8 numériques
vers MIDI
(adaptation HF possible)

Cette carte permet de transformer les signaux analogiques provenant de 8 capteurs en messages Midi, ainsi que les signaux numériques de 8 autres capteurs.

Exemples d'applications

N'importe quel capteur simple peut être connecté sur les entrées analogiques de cette interface : capteurs de lumière, de température, de pression, dalle FSR, potentiomètre... Les capteurs analogiques envoient des signaux variables et progressifs que l'interface transforme en messages Midi de valeurs proportionnelles au signal du capteur. Des capteurs tout ou rien peuvent aussi être branchés sur ces entrées analogiques à condition qu'ils aient un connecteur 3 points adéquat.

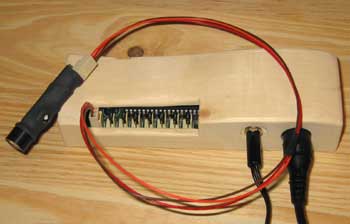

Exemple : un capteur d'intensité lumineuse
(LDR directive) branché sur un module 8 Ana

Les 8 entrées numériques sont destinées à être connectées à des capteurs tout ou rien, interrupteurs, boutons, dalles de tapis sensitif, ... Ces capteurs peuvent être regroupés sur un câble en nappe ou bien avoir individuellement un connecteur 2 points (détrompeur inutile).

Exemple : Connexion d'un ensemble d'interrupteurs sur les entrées numériques de la carte "8 analogiques / 8 numériques".

Des adapteurs variés permettent d'utiliser avec cette interface des capteurs de diverses marques.

Connectique et fixation

- 8 entrées analogiques (8 connecteurs individuels à verrouillage)
- 8 entrées numériques (connecteur pour fil en nappe)
- 1 sortie Midi
- 1 connecteur d'alimentation
- Connecteur pour le Mode Interrogé (en option, à demander)
- 4 emplacements de fixation, aux angles, accessibles dans les versions sans boîtier.

Module sans boîtier : les entrées analogiques sont en haut,
les entrées numériques en bas.

Trucs et astuces

- En version HF (voir ci-dessous), ce module permet d'embarquer différents capteurs sur un ou plusieurs danseur(s), comédien(s) ou performeur(s).

- Attention : toujours débrancher l'alimentation du module 8 ana / 8 num avant de brancher ou débrancher les capteurs interrupteurs sur les entrées analogiques.

Compatibilité et pilotage

La carte envoie des informations au protocole Midi (en 7 ou 10 bits au choix) à chaque fois qu'une mesure délivrée par un capteur varie.
     Exemples de logiciels capables de recevoir en Midi les informations issues du module : Max MSP, Pure-Data, Director (avec plug-in), VirTools, EyesWeb, Isadora, etc...

Caractéristiques techniques

- Taille du montage : 15 x 4 cm, hors boîtier.

- Alimentation : ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 20. La carte consomme 30 mA sans les capteurs. Une pile 9 V ou deux piles salines 4,5 V conviennent parfaitement pour alimenter la carte. Un bloc d'alimentation est fourni avec le montage.

- Deux résolutions possibles : mesures des capteurs sur 127 pas (7bits) ou 1024 pas (10 bits).

- Réglage du débit Midi : le temps d'attente entre deux mesures est réglable. Cela permet de faire varier le nombre de mesures entre 20 et 1500 par seconde pour chaque capteur. Ce nombre maximum est à partager entre tous les capteurs connectés.
- Réglage du seuil d'envoi : on peut régler la variation minimale significative pour laquelle un ordre Midi sera envoyé. Les variations de signaux, issus des capteurs, inférieures à ce seuil sont alors filtrées et non transmises.

- Choix du canal Midi de 1 à 16, pour envoyer les données.

- Pour l'analogique : le module envoie des Control Change pour chaque capteur.
- Pour le numérique : le module envoie des Note On pour chaque capteur.

Adaptation transmission sans fil

Le module "8 entrées analogiques" peut se coupler avec nos cartes de transmission HF. Cela permet d'obtenir une interface capteurs-Midi capable d'envoyer les signaux de 8 capteurs analogiques en HF (et de 8 capteurs tout ou rien), vers le récepteur HF lui-même relié par exemple à un ordinateur et/ou à un actionneur.

Si l'ensemble "8 entrées analogiques" + émetteur HF doit être porté par un danseur/performeur, il vaut mieux réduire sa taille. Nous proposons dans ce cas une adaptation des différents produits, qui intégre l'émetteur sans fil sur le module 8 analogiques, permettant un gain de place :
- sur la fréquence 433 MHz ;
- sur 4 fréquences 2.4 GHz simultanées.

Documentation et ressources

Télécharger la documentation du module 8 analogiques/8 numériques : Midi-8ana.pdf

Télécharger la documentation du montage du kit : Kit-8-ana.pdf - Liste des composants.
En plus des documentations spécifiques de chaque montage, vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.

Télécharger des patches : ici pour Pure-Data, Max MSP et Isadora. Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Les fichiers nouvellement créés pour la carte 28 voies (12-Ana / 16-Num) sont également valables pour cette carte et sont disponibles ici.

Prix

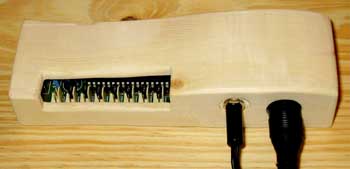

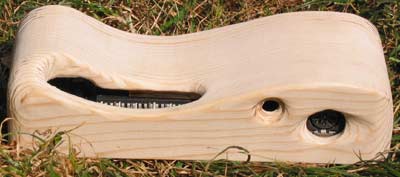

Version montée en boîtier (alimentation et prise Midi branchées).

Module 8 ana - Midi :

Attention, n'oubliez pas de commander les rallonges.

Version HF (wireless 433 MHz) : prix 350 euros TTC, qui se compose de :

- module 8 ana : 80 euros
- adaptation HF : 30 euros
- émetteur HF : 120 euros (monté sans boîtier)
- récepteur HF : 120 euros (monté sans boîtier)
