Un capteur simple est un capteur qui envoie soit un signal tout ou rien (numérique, On/Off), soit un signal électrique variable (analogique) sans nécessité d'électronique complexe (contrairement à un télémètre à ultra-son ou à une caméra). Ces capteurs ont souvent une sortie à trois fils, que l'on branche sur une interface spécialisée dans la traduction de ces signaux en messages Midi, RS232 ou autre protocole. Les capteurs que nous proposons dans cette section ne possèdent pas intrinsèquement de sortie Midi : ils envoient seulement un signal électrique entre 0 et 5 V. Ils peuvent être connectés sur nos modules "1 entrée analogique" "2" ou "8 analogiques / 8 numériques" pour envoyer des mesures au protocole MIDI.

Compatibilité

Tous ces capteurs peuvent également se brancher sur nos cartes d'adaptation et sont ainsi compatibles avec les interfaces de l'IRCAM. De plus, avec une rallonge adéquate (ordre des fils et type de connecteur) spécifique à chaque interface, ils peuvent également se brancher sur les interfaces pour capteurs analogiques des autres fournisseurs.

Pour plus d'information sur les chaînes d'acquisition (comment fonctionne un système à capteurs), vous pouvez vous référer au résumé du cours "Utilisation des capteurs en art".

Les différents capteurs simples

En résumé, tous les capteurs simples peuvent se ramener à deux modes de fonctionnement : analogique type Potentiomètre ou tout ou rien type Interrupteur. Leur comportement peut donc être simulé, en phase de recherche sur un projet, par ces deux capteurs simples à utiliser.

Capteurs On/Off

- Capteur Tapis 1 zone / Présence : dalle sensitive, sur le principe du tapis sensitif (interrupteur).
- Boutons / Interrupteurs : des boutons (capteurs tout ou rien) peuvent se brancher sur toutes nos interfaces.
- Interrupteur à pinces crocodile : il permet d'expérimenter facilement et rapidement la création d'interrupteurs.
- Boutons / Simulateur de tapis : cet ensemble de 8 boutons (capteurs tout ou rien) peut être branché sur une carte périphérique tapis ou bien sur les entrées numériques d'un module "8 entrées analogiques / 8 numériques".

Pour plus de détails sur les divers capteurs interrupteurs : voir la page Tout Ou Rien.

Capteurs de contact

- Capteurs FSR de force / pression : utilisation du poids, du contact digital ou de la pression de la main, capteurs FSR (Force Sensitive Resistance). On les trouve à notre catalogue en versions FSR carré / FSR rond / FSR long.
- Dalles FSR 1 axe ou 2 axes : sensibilité à la posture du corps, capteurs FSR.
- Potentiomètre souple Position / Pression : utilisation du contact, de la pression et de la position du contact sur le module sensible.
- Flex / Capteur de flexion / Bend : courbure d'un élément sensible.

- Accéléromètres / Inclinomètres 1 axe ou 2 axes : capteur d'accélération des mouvements et d'inclinaison par rapport à l'horizontale.
- Gyromètre : capteur de vitesse angulaire, indépendant de la gravité et de la position.

- Etirement : utilisation d'un élément sensible élastique, capteur de déplacement, d'étirement, de courbure.

- Potentiomètres : capteur mécanique ou outil de test. Le potentiomètre est un capteur très simple d'utilisation mais très adaptable. Il peut être linéaire ou rotatif, simple tour ou multi-tours (10 tours ici) ou encore prendre la forme d'un mini-joystick.

- Capteur piézoélectrique et capteur poil : détecteurs analogiques de vibrations. Disques de petit et grand diamètre. Attention ces capteurs sont analogiques, ce ne sont pas des triggers. Ils envoient un flot de nombreuses données pour chaque vibration captée, avec un maximum dépendant de l'intensité du choc détecté.

Capteurs sans contact

- Capteurs d'intensité lumineuse : capteurs photoélectriques ou LDR (light dependant resistance). Divers réglages de sensibilité et diverses optiques sont possibles. Les LDR se déclinent en LDR simple / lumière du jour / directive / ultradirective.

- Capteur de proximité / Proximètre : télémètre à triangulation optique (infra-rouge), mesure de distance. On les trouve en version analogique RM (portées 4-30 cm / 10-80 cm / 15-150 cm / 50-550 cm) et en version tout ou rien ET (portée 80 cm).

- Capteur pyroélectrique tout ou rien : détecteur de mouvement de chaleur (infra-rouge lointain), lentille hémisphérique, angle 120°.
- Capteur pyroélectrique analogique : détecteur de mouvement de chaleur (infra-rouge lointain), angles de détection possibles 30° / 45° / 60° / 180°.
- Capteur pyroélectrique à seuil réglable : détecteur de mouvement de chaleur (infra-rouge lointain), angles de détection possibles 45° / 60°.

- Capteur magnétique : capteur de proximité à effet Hall, sensible à l'approche d'un aimant.
- Détecteur capacitif : détecteur tout ou rien de proximité, dissimulable dans un objet, sensible à la modification de son environement.

- Capteur de volume sonore : petit microphone, détection d'enveloppe.
- Capteur de souffle / pression d'air : capteur d'ambiance ou bien utilisation du souffle ou du poids.

Capteurs météo

- Capteur de température : capteur d'ambiance ou bien utilisation du souffle ou du contact.
- Capteur de souffle / pression d'air : capteur d'ambiance ou bien utilisation du souffle ou du poids.

Capteurs liés au son

- Capteur de volume sonore : petit microphone, détection d'enveloppe.
- Capteur piézoélectrique et capteur poil : détecteurs analogiques de vibrations. Disques de petit et grand diamètre.

Nous avons fait le choix de dissocier le capteur de son câble afin de rendre l'ensemble le plus modulable possible : les rallonges peuvent être de longueur variable, de 30 cm à 5 m, et les connecteurs peuvent s'adapter à différentes interfaces d'autres fabricants.

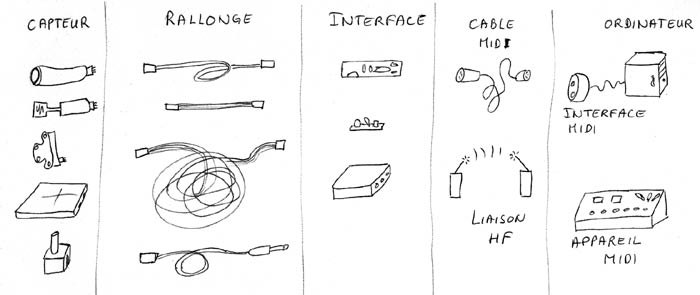

Chaîne d'acquisition des données : du capteur à l'ordinateur

La plupart du temps les capteurs simples sont utilisés dans un logiciel (ou un environnement de développement) de gestion d'événements temps réel, comme Pure Data, Max MSP, Isadora, Processing, VVVV, Bidule, EyesWeb. Les données isuues des capteurs sont reçues dans ce logiciel, traitées, transformées et enfin permettent de modifier des flux sonores ou visuels, ou de déclencher des événements sonores, video, 3D, lumineux, mouvants, etc.

La partie Programmation du site donne des outils et des exemples pour utiliser notre matériel grâce à ces logiciels. Ces outils sont créés au fur et à mesure des demandes.

De nombreux renseignements se trouvent sur les pages Réception des données en Midi, où sont décrites des notions communes à tous les logiciels de gestion temps réel ainsi que les objets Midi de base de chacun.
