Bouton / Interrupteur

L'interrupteur est un capteur "tout ou rien" qui peut prendre de très nombreuses formes : bouton poussoir, bouton à contact fugitif ou permanent, commutateur à levier, à glissière, à bascule, dalle de tapis sensitif, capteur à bille, contacteur à aimant, montages personnels utilisant des contacts secs...

Un capteur de type interrupteur peut être branché soit sur une interface pour capteurs analogiques (module une / deux / huit entrées analogiques vers midi) ou sur un module relais temporisateur avec un connecteur à trois points, soit sur une interface pour capteurs numériques (carte tapis sensitif, entrées numériques de la carte 8 analogiques / 8 num). Ces deux possibilités impliquent des connectiques différentes (possibilité de kit pour la deuxième).

Les boutons s'utilisent de façons très variées : soit comme éléments de gestion d'une mise en scène, permettant de passer d'une séquence d'effets à une autre, soit comme capteurs d'événements. Ils peuvent être disposés sur le sol, les murs, les meubles, dans une installation, sur un acteur, dans un costume, dans un gant (exemple ci-dessous), sous un objet, ... attendant l'appui d'une main, d'un pied ou la fermeture d'une porte, le déplacement d'un objet, etc...

- Différents boutons à contact fugitif
- Interrupteurs et mouvement
- Connectique à trois points pour entrées analogiques
- Connectique en câble en nappe pour entrées numériques

Différents boutons à contact fugitif

Parmi les très nombreux interrupteurs possibles, nous proposons en standard plusieurs touches, un bouton poussoir, un inter fin de course et une dalle de tapis sensitif. Ces capteurs ont en commun la caractéristique d'être à contact fugitif, c'est-à-dire qu'ils sont activés uniquement lorsqu'on appuie dessus. Ils ne restent pas enclenchés lorsqu'on enlève la main ou le pied.

Quel que soir le capteur, sa connectique peut être au choix à trois points ou en câble en nappe (voir ci-dessous).

Le tableau ci-dessus indique le montage standard de l'interrupteur dans notre catalogue. "Plaque" veut dire que le bouton est soudé sur une petite plaque pratique à fixer, visser ou coudre.

Touche Minuscule - Taille du bouton : largeur 3,5 x longueur 6 x hauteur 4,3 mm.

Mini Poussoir - Taille : largeur 6 x longueur 6 x hauteur 5 mm.

Gros plan sur une Touche Mini bleue. Taille : largeur 7 x longueur 8 x hauteur 5 mm.

Touche Moyenne. Taille du carré : 12 mm x 12 mm x hauteur 4,3 mm.

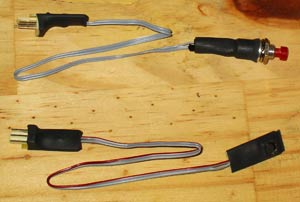

Deux boutons poussoirs (ou bouton potentiellement poussé...), qui peuvent être fixés dans un chassis (perçage de 7 mm).

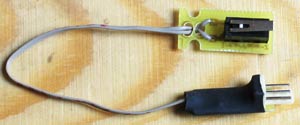

Interrupteur fin de course ou "à lamelle" .

Une dalle de tapis sensitif, capteur décrit ici, est également un interrupteur acceptant les diverses possibilités de connectiques ci-dessous.

De même, l'interrupteur à pince crocodile, décrit ici, se décline comme les autres boutons de notre catalogue.

Interrupteurs et mouvement

Basculeur à bille. (Il ne s'agit PAS d'un interrupteur à bille de mercure.)

Cet interrupteur bascule selon son orientation : une bille métallique à l'intérieur du cylindre ouvre ou ferme le contact.


Interrupteur magnétique (fourni avec l'aimant).

Cet interrupteur est actionné par un aimant. Deux lames métalliques dans une ampoule de verre entrent en contact en présence d'un petit aimant.

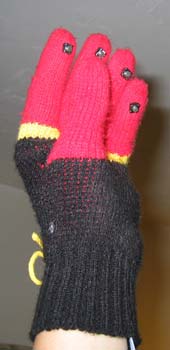

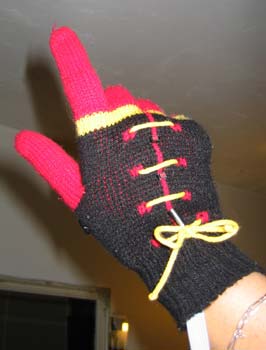

Exemple de gants interactifs


Il y a 4 interrupteurs par gant : 4 mini poussoirs gris sur le gant gauche, 1 touche moyenne, 2 minuscules rouges et 1 basculeur à bille sur le gant droit.

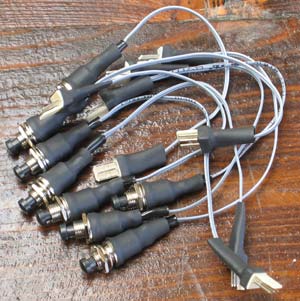

Connectique à 3 points pour entrées analogiques

Cette connectique permet d'utiliser des entrées pour capteurs analogiques, présentes bien sûr sur les interfaces "capteurs vers Midi" ou vers RS232, mais aussi sur le montage Relais temporisateur. La connectique doit être adaptée car on ne peut brancher directement un interrupteur (équivalent à un contact direct de deux fils, donc risque de court-circuit) sur ces entrées.

Le bouton est séparé du connecteur et est fixé au bout d'un fil. Séparer le connecteur du bouton permet d'intégrer celui-ci plus facilement soit à une interface soit à un costume.

Touche mini avec sortie à 3 points

Dans le cas de la dalle de tapis sensitif, cette connectique est simplifiée en une rallonge à trois points adaptée sur deux fils, évitant de laisser traîner un connecteur de rallonge sur le sol entre l'interface et le tapis.

Pour tous les autres boutons, le connecteur se branche sur une rallonge classique à trois fils pour capteurs analogiques.

Tarifs TTC pour Interrupteurs avec connecteur 3 points :

- Dalle de tapis sensitif : montée / matériaux bruts, voir ici.

Attention, n'oubliez pas de commander les rallonges.

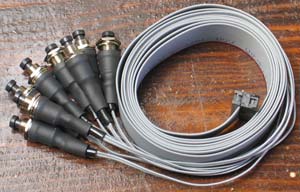

Connectique en câble en nappe pour entrées numériques

Connecteur 20 points pour les entrées numériques du module "8 entrées analogiques / 8 numériques"

Dans le cas des interrupteurs à contact fugitif, les picots d'alimentation des extrémités de la nappe ne sont pas utilisés (voir la documentation Midi-8ana.pdf). Les 16 fils du milieu sont raccordés deux par deux à 8 interrupteurs.

Montage de 8 Touches mini bleues sur câble en nappe avec connecteur HE10 20 points.

Tarifs TTC pour boutons sur câble en nappe :

Un kit comporte 8 interrupteurs, 2 m de câble en nappe, de la gaine thermorétractable pour protéger les soudures, un connecteur HE10 20 points à sertir.

- Dalle de tapis sensitif : montée sur devis / matériaux bruts, voir ici.

Ces tarifs concernent des longueurs de câble en nappe de 2 m. Pour des câbles plus longs, ajouter 1 euro TTC par mètre.

Pour des assortiments de 8 boutons mélangeant ces trois catégories de prix, vous pouvez calculer :

Exemple de calcul :
Une nappe de trois mètres de long contenant 4 mini poussoirs, 1 touche moyenne, 2 interrupteurs magnétiques et 1 basculeur à bille coûte 3 + 1 + 7 + (4 x 1) + (1 x 1) + (2 x 1,35) + 2,15 = 20,85 euros.

Exemple de calcul :
Une nappe de deux mètres de long contenant 3 touches minuscules, 2 mini poussoirs, 2 interrupteurs magnétiques et 1 basculeur à bille coûte 3 + (3 x 1) + (2 x 1) + (2 x 1,35) + 2,15 = 12,85 euros.

Documentation pour les kits Boutons pour entrées numériques : Kit-boutons.pdf.

Câble 10 fils pour la carte dite "Tapis sensitif"

Initialement prévues pour gérer de multiples zones de tapis sensitif, ce module peut parfaitement gérer jusqu'à 64 interrupteurs simultanément, quel que soit le type d'interrupteur à contact sec. Le montage de ces interrupteurs sur le câble à 10 fils est légèrement plus complexe que celui décrit pour le câble à 20 fils car chaque interrupteur doit être raccordé d'un côté à un fil de signal et de l'autre à un même fil commun à 8 boutons.

En effet la carte principale Tapis est connectée à des cartes périphériques. Chaque carte périphérique gère jusquà 8 interrupteurs. Le câble en nappe 10 fils est branché sur une carte périphérique. La démarche est expliquée en détail dans la documentation Confection-Tapis.pdf.

Tarifs : montage des boutons sur devis ou bien livraison des matériaux ou composants bruts non montés.

Ensemble de 8 boutons / Simulateur de tapis

Cette carte regroupe 8 touches à contact fugitif et peut être branchée sur les entrées numériques du module "8 analogiques / 8 numériques" aussi bien que sur le système de tapis sensitif, avec des câbles en nappe à 10 ou à 20 fils.

Voir page spécifique.
