Matériel - Interfaces pour Capteurs simples
Module 12 analogiques / 16 numériques vers Midi
Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".
Ces patches correspondent à l'interface 28 entrées Capteurs vers Midi, avec les versions 4 Ana / 8 Num, 8 Ana / 8 Num et 12 Ana / 16 Num. |
Téléchargements : |
- Patchs Usine pour 12-Ana |
Max MSP 4
Max/MSP 5
Max/MSP 6
Pure Data
Isadora
Processing
Usine
Usine
Les notions de protocole Midi utilisées dans ces patches sont présentées dans les pages Réception des données en Midi.
Workspace : Obtention et visualisation des données en provenance de l'interface 12-Analogiques / 16-Numériques
Fichier .wkp complet pour le module 12 Ana / 16 Num
Ce workspace contient tous les patchs et scripts permettant de recevoir des données à partir d'un module 4 / 8 / 12 voies analogiques ; ceux-ci sont détaillés ci-dessous.
|
Les patchs pour la carte 12 Analogiques permettent bien sûr aussi de récupérer les données des cartes 4 et 8 voies analogiques.
Pour plus d'informations sur les messages Midi utilisés et les emplacements des capteurs, consulter la documentation : Midi-12-16-capteurs.pdf.
Version 4 entrées analogiques / 8 entrées numériques
Patch .pat 1 : Réception et visualisation des données de 4 capteurs analogiques en 128 pas

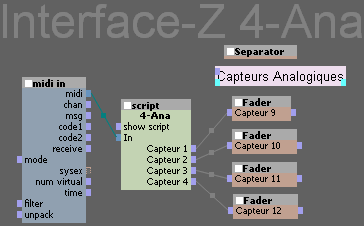

Patch 4-Ana.
La carte doit être en mode 7 bits (interrupteur 5 On). Les données des quatre capteurs sont affichées de 0 à 127 sur quatre faders. Dans cet exemple le premier capteur donne une valeur de 66.
Détail du patch.
Le patch utilise un "midi in" qui sert à recevoir touts les messages Midi entrant dans l'ordinateur. Le script 4-Ana sert à trier ces messages, à ne conserver que ceux provenant d'une carte 4 Ana et à les sortir sur des sorties indépendentes les unes des autres. Les Faders sont connectés sur chacune de ces sorties.
Le script 4-Ana est disponible ici : 4-Ana.script.
Le module "Separator" affiche une ligne colorée.
Le script ne dispose pas de tri sur le canal Midi, si cela est utile, un tri sur le canal s'effectue avec un "midi filter", avec "chan filter" réglé sur le canal choisi, intercalé entre le "midi in" et le script.
Patch .pat 2 : Réception et visualisation des données en 4096 pas

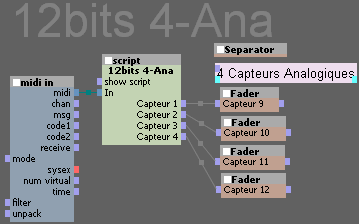

Patch 12bits 4-Ana.pat.
La carte doit être en mode 12 bits (interrupteur 5 Off). Les données des quatre capteurs sont affichées de 0 à 4096 sur quatre faders. Chaque fader doit être configuré pour cette échelle, avec "min" à 0 et "max" à 4096.
Détail du patch.
Le script 12bits 4-Ana est disponible ici : 12bits 4-Ana.script.
Patch .pat 3 : Réception et visualisation des données numériques (tout ou rien)

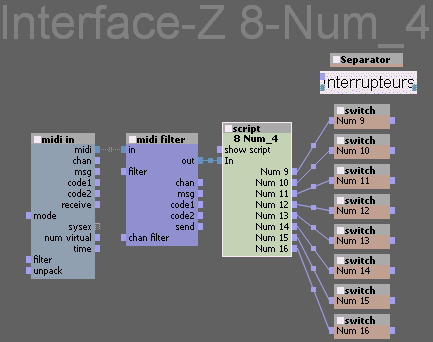

Patch 8-Num_4.pat.
La carte peut être en mode 7 ou 12 bits. Les données des huit interrupteurs capteurs sont affichées (0 ou 1) sur quatre switchs. Dans cet exemple l'interrupteur 14 (le 6e) est activé.
Détail du patch.
Le patch utilise un "midi in" qui sert à recevoir touts les messages Midi entrant dans l'ordinateur.
Un tri sur le canal s'effectue avec un "midi filter", avec "chan filter" réglé sur le canal choisi. Le script alors ne reçoit que les messages correspondant au canal de la carte.
Le script 4-Ana sert à trier les messages Midi, à ne conserver que les Note On et les Note Off provenant d'une carte 4 Ana / 8Num et à les sortir sur des sorties indépendentes les unes des autres. Les Switchs sont connectés sur chacune de ces sorties.
Le script est disponible ici : 8-Num_4.script.
Le module "Separator" affiche une ligne colorée.
Version 8 entrées analogiques / 8 entrées numériques
Patch .pat 4 : Réception et visualisation des données de 8 capteurs analogiques en 128 pas

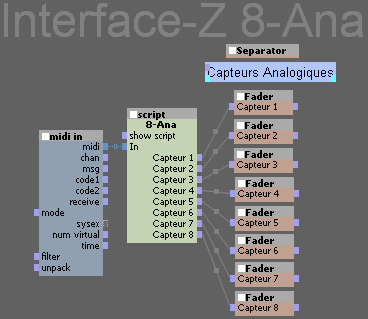

Patch 8-Ana.
La carte doit être en mode 7 bits (interrupteur 5 On). Les données des huit capteurs sont affichées de 0 à 127 sur quatre faders. Dans cet exemple le premier capteur donne une valeur de 91.
Détail du patch.
Le script 8-Ana est disponible ici : 8-Ana.script.
Le script ne dispose pas de tri sur le canal Midi, si cela est utile, un tri sur le canal s'effectue avec un "midi filter", avec "chan filter" réglé sur le canal choisi, intercalé entre le "midi in" et le script.
Patch .pat 5 : Réception et visualisation des données analogiques en 4096 pas

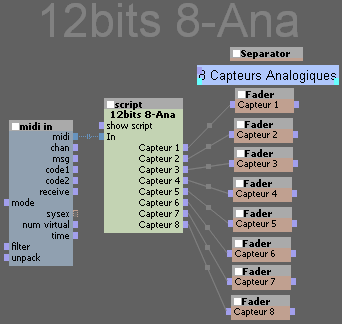

Patch 12bits 8-Ana.pat.
La carte doit être en mode 12 bits (interrupteur 5 Off).
Détail du patch.
Le script 12bits 8-Ana est disponible ici : 12bits 8-Ana.script.
Patch .pat 6 : Réception et visualisation des données numériques (tout ou rien)
Patch 8-Num_8.pat.
La carte peut être en mode 7 ou 12 bits. Les données des huit interrupteurs capteurs sont affichées (0 ou 1) sur quatre switchs. Dans cet exemple l'interrupteur 14 (le 6e) est activé.
Détail du patch.
Ce patch fonctionne de la même façon que celui pour les entrées tout ou rien de la carte 4 analogiques.
Le script est disponible ici : 8-Num_8.script.
Version 12 entrées analogiques / 16 entrées numériques

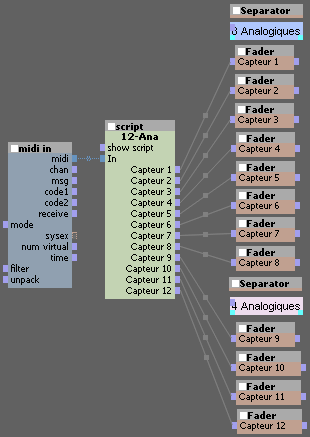

Patch .pat 7 : Réception et visualisation des données des 12 capteurs analogiques en 128 pas (Midi standard)
Patch 12-Ana.
La carte doit être en mode 7 bits (interrupteur 5 On). Les données des huit capteurs sont affichées de 0 à 127 sur quatre faders.
Détail du patch.
Le script est disponible ici : 12-Ana.script.
Le script ne dispose pas de tri sur le canal Midi, si cela s'avère nécessaire, voyez le module dans le patch 6.
Patch .pat 8 : Réception et visualisation des données de 12 capteurs analogiques en 4096 pas

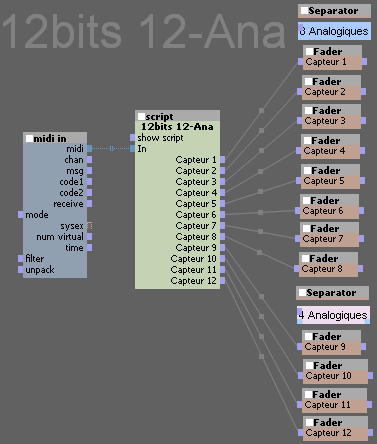

Patch 12bits 12-Ana.pat.
La carte doit être en mode 12 bits (interrupteur 5 Off).
Détail du patch.
Le script est disponible ici : 12bits 12-Ana.script.
Il est bien sûr possible d'utiliser les scripts pour 4 et 8 entrées avec une carte 12 entrées.
Entrées numériques pour la carte 12 Ana / 16 Num
Les patchs sont identiques à ceux utilisés pour les entrées numériques sur les deux autres versions de la carte. Les 8 premieres correspondent au patch 8-Num_8.pat et les 8 dernières à 8-Num_4.pat.
Outil pratique
Patch .pat 9 : Visualisation des données au cours du temps

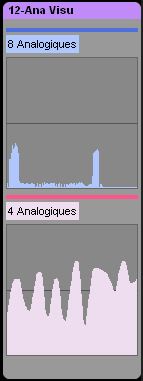

Patch 12-Ana Visu.pat.
Ce patch permet de voir l'évolution des données de capteurs au cours du temps, ce qui est pratique pour les régler et pour étudier leur comportement.

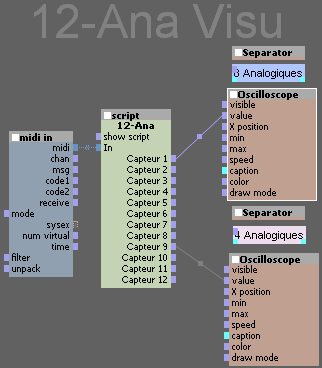

Détail du patch.
Le module oscilloscope permet la visualisation en continu au cours du temps. Il suffit de la brancher sur les sorties correspondant au capteur que l'on veut étudier et de configurer le max et la vitesse de défilement (10 ici).
Ces patches ont été faits avec la version 3.61 d'Usine.
