Module 2 entrées analogiques
vers Midi

Ce module pour capteurs possède deux modes de fonctionnement différents :
1. Deux entrées analogiques ;
2. Mesure de sens et de vitesse de passage.

Le passage d'un mode à l'autre se fait grâce à un interrupteur.

1 - Mode Deux entrées analogiques

Cette interface permet de brancher deux capteurs simples analogiques (avec branchement à trois fils) quels qu'ils soient. Elle permet aussi d'utiliser les capteurs à deux sorties tels que les dalles FSR 2 axes ou les accéléromètres deux axes.

Exemple : deux capteurs d'intensité lumineuse.

Le module "2 entrées analogiques" utilise le protocole Midi standard et envoie des messages Control Change sur le canal Midi 1. Dans cette configuration, son fonctionnement est équivalent à celui du module "1 entrée analogique" ou du module "8 analogiques/8 numériques" en mode 7 bits.

Les Control Change utilisés sont les numéros 0 et 1.

2 - Mode Mesure de sens et de vitesse de passage

Cette option est actuellement désactivée et en cours de modification car elle ne peut s'appliquer qu'à certains capteurs particuliers.

Certains modèles d'interface 2 entrées analogiques comportent un interrupteur qui permet de passer du mode analogique à ce mode passage. IL est recommandé de NE PAS BASCULER l'interrupteur lors vous utilisez des capteurs analogiques classiques.

La position de l'interrupteur pour le mode analogique est basculé à l'opposé des deux connecteurs pour capteurs. Il peut être remplacé par un strap entre les deux plots les plus extérieurs de l'interrupteur.

Exemples d'applications

Pour une installation ou une performance nécessitant très peu de capteurs, cette interface de petite taille et peu coûteuse est facile à dissimuler et à installer. Deux LDR directives permettent de créer une harpe virtuelle, deux proximètres peuvent surveiller les alentours d'une installation, une dalle FSR deux axes devient une interface de navigation, un inclinomètre deux axes peut équiper un siège, deux zones de tapis sensitif permettent une localisation simple...

Développements en cours :

- Détection de sens de passage
- Détection de vitesse de passage
- Comptage de passages, entrées et sorties

Carte Deux entrées analogiques en boîtier

Compatibilité et pilotage

Cette interface est compatible avec tout ordinateur (PC, Mac, Atari ou station) équipé d'une entrée Midi et d'un logiciel capable de communiquer en Midi, par exemple : Max MSP, Pure-Data, Director (avec plug-in), Isadora, Eyesweb, Arkaos, etc...

Moyennant la connectique adéquate, ce module est compatible avec les capteurs des autres fournisseurs.

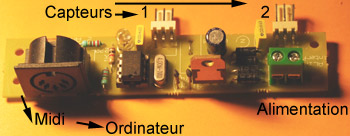

Connectique et fixation

- Sortie Midi (DIN)
- 2 entrées pour capteur analogique 3 points à verrouillage
- Connecteur d'alimentation
- 4 emplacements de fixation, aux angles.

Documentation et ressources

Télécharger des patchs de visualisation des données des capteurs pour Pure-Data, EyesWeb et Isadora. Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Tarifs

Version montée sans boîtier : 40 euros
Version montée en boîtier : 60 euros
