Capteur de distance :
télémètre à triangulation optique infrarouge géant

- Courte portée analogique
- Courte portée tout ou rien
- Longue portée

Le télémètre à triangulation optique fonctionne en ondes infra-rouges proches. C'est un capteur de distance (proximètre) qui peut être connecté à un module de type "2 entrées analogiques" ou "12 voies analogiques / 16 numériques".

Ce capteur est disponible en version analogique (variation de données continue en fonction de la distance).

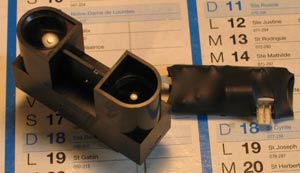

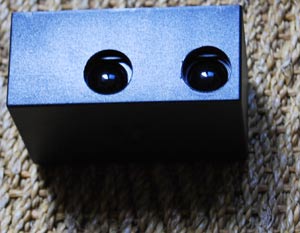

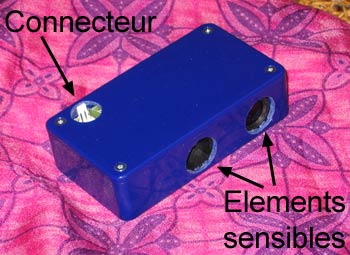

Proxi géant.

Il peut être utilisé comme detecteur de présence, en barrière comme détecteur de passage et comme télémètre (mesure de distance).

Exemples d'applications

Detection de passage d'un spectateur à proximite d'une installation artistique, mesure de l'approche d'une main en un endroit précis, contrôle à distance d'un effet sonore avec beaucoup de finesse, analyse d'un battement de pied, confection d'une corde virtuelle, ...

Caractéristiques

- Portée

De 80 cm à 5,50 m.

- Directivité

Ces capteurs sont très directifs. Ils peuvent être disposés le long d'un mur.

Il est possible d'en mettre plusieurs côte à côte mais pas directement en vis-à-vis. Il faut les décaler de quelques centimètres s'ils doivent être face à face. Le cône de mesure très directif évite les interférences entre les différents capteurs disposés côte à côte.

- Autres caractéristiques

- Le nombre de mesures par secondes est de 25 mesures par seconde, ce qui est suffisant pour beaucoup d'applications artistiques qui ne sont pas dédiées à la captation seule de mouvements extrêmement rapides (voir la page Temps réel).

- Dans notre version, gràce à l'électronique qui lui est associée, ce capteur envoie des valeurs analogiques de 0 à 5 Volts, sur une gamme plus étendue que le module d'origine..

- Consommation : environ 60 mA.

- Vitres et eau

Les caractéristiques décrités ici concernent des capteurs utilisés usuellement en direct, accessibles. Ces capteurs fonctionnent cependant aussi derrière une vitre et même à travers l'eau (pas dans l'eau : derrière la paroi d'un aquarium).

Avantages :

- Détecteur sans contact, pour l'interaction à distance.
- Ce capteur est très difficile à parasiter, il est très robuste. En particulier, il supporte les éclairages forts et les variations de luminosité violentes, bien qu'il s'agisse d'un système optique (infra-rouge).
- Il possède une excellente résolution.
- Il est facile à mettre en oeuvre (lorsque l'électronique de contrôle est fournie, comme pour notre version).
- Grâce à l'électronique qui lui est associée, notre capteur envoie un signal débruité et lissé et pleine gamme sur 0-5V.
- Il peut être protégé par une vitre et fonctionne s'il est plaqué contre cette vitre. On peut donc l'utiliser dans une vitrine.

Contraintes :

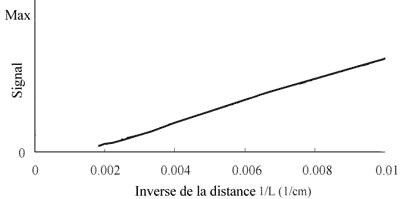

- Le signal n'est pas directement proportionnel à la distance : le capteur est très sensible aux distances courtes et de moins en moins lorsque la distance augmente. Cette non linéarité du capteur est cependant corrigeable par patchs ou peut être exploitée pour un effet esthétique (par exemple pour simuler un theremin capacitif).

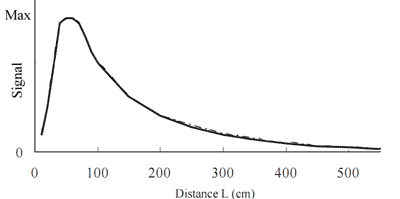

- Il ne faut pas l'utiliser dans les 50 premiers cm de distance (dans le cas du proximètre géant), sinon il envoie des informations non exploitables. En effet, le signal envoyé pour une distance inférieure à 50 cm est identique à celui qui correspond à une autre distance, supérieure à 50 cm (signal non bijectif, repliement des données). Pour éviter la confusion, il est recommandé de ne pas tenir compte des mesures de distances en-deça de 50 cm, ou bien de n'utiliser que celles-là (détection très précise à très courte portée).

Documentation et tarifs

- Télécharger le fichier Capteurs-simples.pdf

Tarif (module proxi + son électronique) : 57 euros TTC

Attention, n'oubliez pas de commander les rallonges.
