Capteur magnétique / Proximité

Il s'agit d'un détecteur magnétique utilisable en vis-à-vis d'un petit aimant. Il n'est pas sensible au champ magnérique terrestre (comme le serait une boussole).

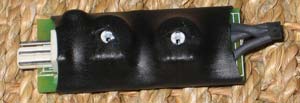

Détecteur d'aimant.

C'est un détecteur de proximité, à effet Hall . Sa portée est de 3 cm avec le petit aimant fourni. Elle peut augmenter quand le capteur est utilisé avec un aimant plus puissant.

Exemple d'applications

Ce capteur permet de faire une détection de proximité entre deux objets dont l'un dissimule un aimant et l'autre le capteur. Les objets peuvent faire partie d'une installation interactive ou bien d'un décor.

Si un capteur est dissimulé dans une table, sous un objet équipé de l'aimant, il est sensible à l'enlèvement de cet objet voire à son orientation.

Une utilisation très adaptable de ce capteur est sa capacité à se transformer en compte-tours : si l'on veut analyser le mouvement d'un objet en rotation (sur lequel il n'est pas forcément possible d'adapter un potentiomètre à rotation infinie), le capteur magnétique peut être d'un grand secours. Il suffit de placer le capteur sur une partie fixe proche de l'objet tournant et d'équiper celui-ci avec l'aimant. A chaque tour, l'aimant se rapproche puis s'éloigne du capteur, donnant un signal très reconnaissable. Le comptage des tours donne facilement la vitesse de rotation. C'est en particulier une solution pour éviter d'avoir à créer un contact tournant.

Caractéristiques

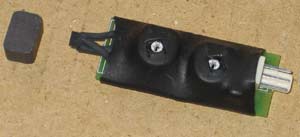

capteur magnétique avec son aimant

- Le signal est analogique, il varie avec la distance de l'aimant et avec sa polarité : la face Nord de l'aimant fait varier les données dans un sens, la face Sud dans l'autre.

- Le capteur dispose de deux réglages : gain (sensibilité) et niveau de zéro, ce qui permet de l'adapter à différentes situations. Le réglage du niveau de zéro permet ainsi soit de détecter une polarité, soit de fixer le niveau au repos du capteur à une extrémité de la gamme.

- Dimensions de l'aimant fourni : 1,15 cm x 0,8 cm x 0,7 cm.

Tarifs

- Capteur magnétique avec son aimant : 20 euros TTC

Attention, n'oubliez pas de commander les rallonges.

La connectique trois points de ce capteur permet de le brancher sur une interface "analogique vers Midi" comme le "1-ana" ou le "8-ana/8-num".
