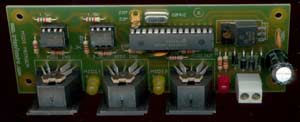

Merger 2 vers 1

Ce module permet de recevoir simultanément les données provenant de deux émetteurs Midi.

Exemples d'applications

- Recevoir sur la même entrée Midi les informations provenant à la fois d'un tapis sensitif et de capteurs analogiques branchés sur un module "8 entrées analogiques / 8 entrées numériques".

- Recevoir à la fois des messages provenant d'un clavier Midi et ceux d'une interface pour capteurs.

Compatibilité et pilotage

Ce produit est compatible avec tous les appareils transmettant des données à la norme MIDI.

Connectique et fixation

- 1 sortie Midi
- 2 entrées Midi
- Alimentation : par n'importe quel bloc secteur, pile ou batterie de 9 à 20 V, en alternatif ou en continu, basse tension sans danger.

Contrairement à certains types de mergeurs, celui-ci doit être alimenté en externe, ce qui garantit l'absence d'interférences entre l'alimentation et les données Midi circulant dans l'appareil (la transmission Midi étant opto-couplée). De plus, cela permet au merger d'être compatible avec un booster Midi placé en amont.

Caractéristiques techniques

- Trois témoins d'activité Midi : données entrant sur chaque entrée, données sortant sur la sortie commune.

Tarifs

Aide au montage des kits : vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.
