Bousteur Midi

Un booster Midi permet de transmettre des message Midi sur une bien plus grande distance de câble qu'en transmission classique. Il amplifie le signal et évite la perte d'information. Habituellement, il est recommandé de ne pas dépasser 15 mètres de longueur pour un càble Midi. Le booster permet une longueur de câble d'une centaine de mètre.

Le booster existe en plusieurs variantes pour être le plus pratique possible en fonction du matériel et des câbles déjà présents sur le lieu d'utilisation :

• Booster Midi (DIN femelle 5 points) -> Midi (DIN femelle 5 points)
• Booster Midi (DIN femelle 5 points) -> XLR (femelle 3 points)
• Booster Midi (DIN femelle 5 points) -> XLR (mâle 3 points)
• Adaptateurs XLR -> Midi correspondants à l'arrivée.

La connectique XLR est très répandue dans les théâtres et les salles de concerts, elle est souvent disponible en pré-câblé sur les scènes. Notre booster Midi est donc facilement compatible avec les connectiques standards des lieux de spectacle.

Boosteur Midi vers XLR et adapteur XLR vers Midi.

Boosteur Midi / Midi.

Connectique et fixation

- 1 Midi IN
- 1 Midi OUT ou 1 XLR Out
- 1 connecteur d'alimentation

Mise en boîtier

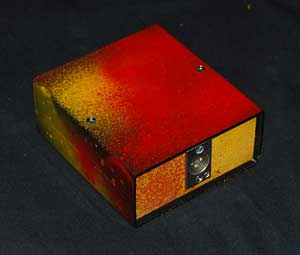

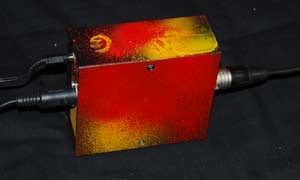

Le bousteur existe en version mise en boîtier plastique peint, avec prises Midi, XLR et alimentation de façade.

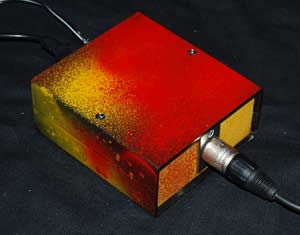

Version Midi vers XLR mâle

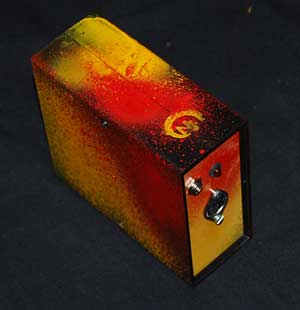

Côté prise Midi et alimentation, LED témoin d'alimentation.

Branchements

Caractéristiques techniques

- Alimentation 8 à 18 V, alternatif ou continu.
- Les optocoupleurs utilisés sont de très bonne qualité, ce qui permet de ne pas avoir de déformation du signal Midi et une bonne longueur de transmission.
- L'alimentation (bloc secteur) est fournie.
- Le montage en version sans boîtier est gainé.
- Il est inutile de mettre un autre boosteur à l'arrivée du câble, comme cela arrive parfois avec d'autres modèles : ce module est prévu pour fonctionner seul, en amont du câble.
- IL NE FAUT PAS utiliser le Booster en branchant sa sortie (Midi Out) sur un appareil Midi non conforme à la norme, en particulier sur les appareils autoalimentés par le Midi.
NE JAMAIS BRANCHER UN APPAREIL MIDI AUTOALIMENTE A LA SORTIE DU BOOSTER. Risque de destruction de l'appareil.
L'entrée Midi du booster en revanche peut recevoir n'importe quel appareil.

Connectique Midi - XLR

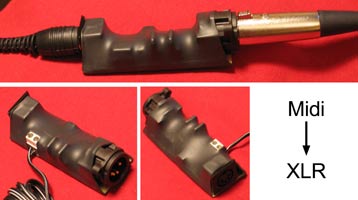

Selon les câbles disponibles, il peut être utile d'avoir des adaptateurs pour les prises Midi DIN, XLR mâle ou XLR femelle.

Câble adapteur Midi - XLR Longueur 50 cm - Prise Midi DIN 5 broches mâle - Prise XLR (DMX) 3 voies mâle ou femelle au choix (Neutrix)

Exemple de branchement :
Sortie Midi
  -- câble Midi --> Booster Midi / XLR mâle
    -- câble XLR femelle / mâle -->
      -- Adapteur XLR femelle / Midi -->
        Entrée Midi.

Documentation et ressources

Télécharger la documentation :
- matériel Midi-XLR ou Midi-Midi après décembre 2006 : Booster-Midi-2007.pdf
- boosters Midi-Midi avant décembre 2006 : Booster-Midi.pdf - Attention à la polarité de l'alimentation pour cette carte.

Télécharger la documentation du montage du kit : Kit-Booster.pdf

Aide au montage des kits : vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.

Tarifs

Précisez à la commande le type de connectique souhaitée : Midi / XLR femelle / XLR mâle.

Adapteur XLR 3 points mâle ou femelle vers Midi : 12,5 euros (XLR Neutrix).

(Détail des différentes formules ici)
