Matériel - Capteurs Midi

Carte RFID vers Midi

Pour télécharger un patch, clic droit sur l'image et choisir "Enregistrer la cible sous...".

Isadora
Max 5
Max 4
Max 6
Pure Data
Processing

Isadora

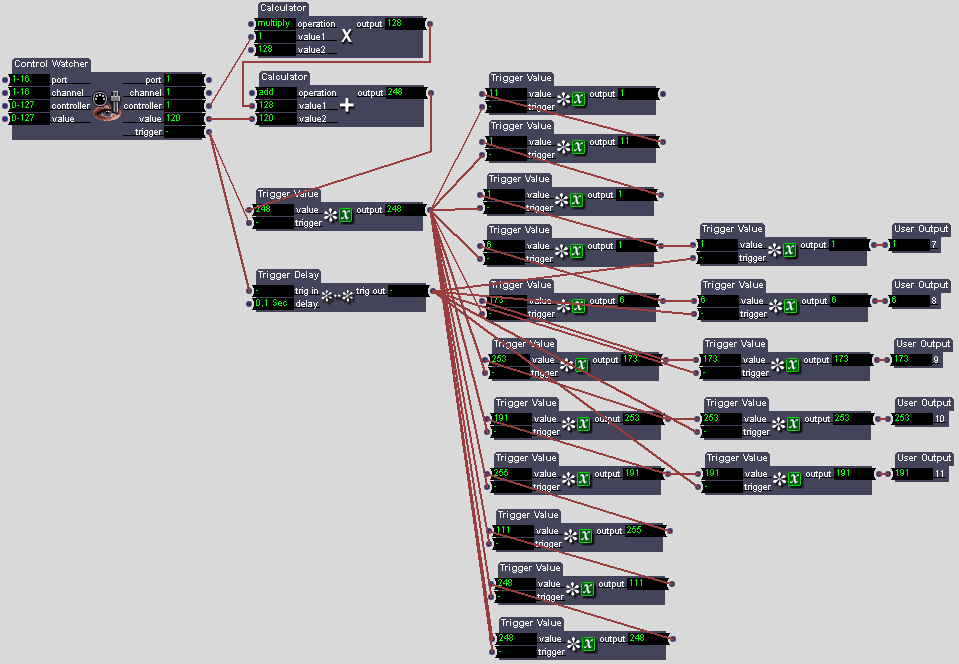

Actor iza : Obtention des données en provenance du module RFID vers Midi

Fichier reception_rfid.iza pour recueillir les données d'identification des tags.
Pour voir l'actor en grand : clic.

La carte RFID envoie une séquence de nombre lors de chaque identification de badge. Cet actor permet de tester le capteur et d'afficher les résultats bruts sur une sortie. Les chiffres sont spécifiques des tags.

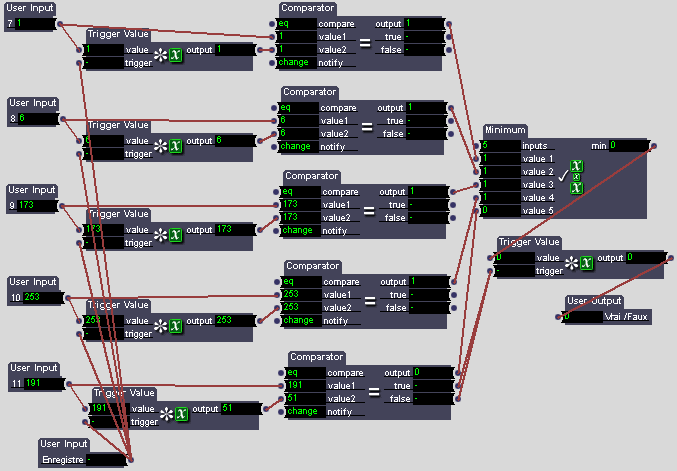

Actor iza : Identification du tag détecté

Une fois les données arrivées dans le logiciel, on peut les utiliser pour identifier précisément le tag.

Principe : passer un tag sur la borne, cliquer sur l'entrée Enregistrer de l'actor que l'on veut associer à ce tag. Poser un deuxième actor et enregistrer un deuxième tag de la même manière. Les chiffres détectés apparaissent simultanément sur tous les actors, mais seul celui correspondant au tag enregistré donne un 1 en sortie. Les actors sont tous indépendants les uns des autres et permettent d'enregistrer et d'individualiser autant de tags que l'on veut.

Sortie 0 : le tag ne correspond pas à cet actor
Sortie 1 : le tag correspond à la suite de chiffres enregistrée dans cet actor.

Fichier identification_rfid.iza pour recueillir les données d'identification des tags.
Pour voir l'actor en grand : clic.

Ces actors suffisent à garder les assignations des badges en mémoire d'une fois à l'autre. Il n'est pas nécessaire après la première fois de refaire l'assignation individuelle des tags aux actors.

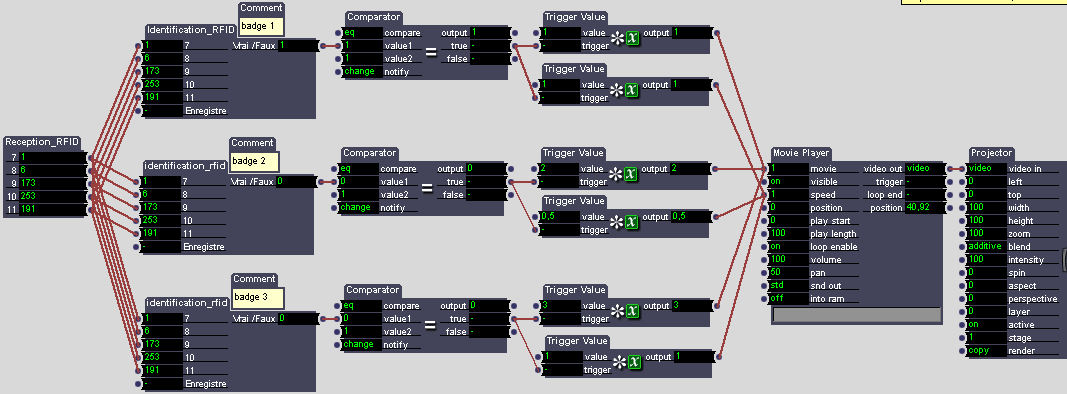

Fichier izz : Exemple d'utilisation du module RFID vers Midi avec trois tags

Fichier rfid.izz pour recueillir les données d'identification des tags.
Pour voir l'actor en grand : clic.

Dans cet exemple, une video différente est associée à chaque badge. Lorsque l'on passe une carte sur la borne, la video correspondante se déclenche et remplace la précédente.

Pour utiliser le patch, entrer 3 video dans Import Media. Le patch utilise les video de numéros 1, 2, 3.

Ce patch a été fait avec la version 0.9b38 d'Isadora PC. Si vous ne pouvez l'ouvrir directement (dans une version précédente d'Isadora par exemple), il suffit de le recopier, les objets utilisés étant présents dans toutes les versions d'Isadora.
