Fonction Min ou Max

Cette petite carte est un filtre qui permet de brancher plusieurs capteur sur une seule entrée d'interface pour capteurs.

Le filtre Min ne laisse passer que le plus petit signal, quel que soit le capteur d'origine.

De même, le filtre Max ne laisse passer que le plus grand signal, en provenance de n'importe lequel des capteurs branchés.

Les fonctions Min et Max sont des cartes différentes.

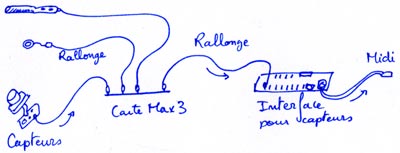

La succession de branchements est ainsi :

Nombre de capteurs

Chaque carte Min et Max existe en trois versions :
• 2 entrées de capteurs
• 3 entrées de capteurs
• 4 entrées de capteurs

Caractéristiques

Ce capteur contient :

- Sortie = Connecteur trois points avec détrompeur (masse, 5 volts, signal) : ce capteur se branche par exemple sur les entrées analogiques d'un module "12 analogiques/16 numériques".

- 2, 3 ou 4 entrées pour capteurs = Connecteurs trois points avec détrompeur. Ces entrées servent à brancher les capteurs simples que l'on veut filtrer.

Les capteurs acceptés peuvent être continus ou tout ou rien, pourvu qu'ils disposent d'une connexion à trois points.

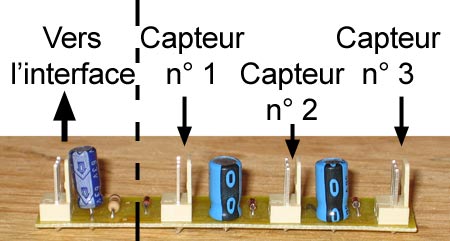

Orientation : les détrompeurs des connecteurs sont dirigé vers le côté des connecteurs pour capteurs. Le connecteur vers l'interface est le dernier de la rangée, avec les trois picots dirigés vers l'extrémité de la carte et le détrompeur vers l'intérieur.

Exemples

Ces filtres permettent de rassembler plusieurs capteurs sur une même entrée, par exemple plusieurs capteurs pyroélectrique ou plusieurs barrières lumineuses (LDR ultradirectives). Le déclenchement de l'un provoque le même effet que le déclenchement d'un autre.

Tarif

Fonction Max :

Fonction Min :

Attention, n'oubliez pas de commander les rallonges.
