Potentiomètres mécaniques
rotatifs et linéaires

Les potentiomètres peuvent être utiles en tant que capteurs à plusieurs niveaux :
- pour tester une chaîne d'acquisition ou le comportement d'un logiciel, il s'agit d'une solution extrêmement simple et facile à utiliser, puisqu'il suffit de tourner la tige pour changer le signal (dans le cas d'un potentiomètre rotatif) ;
- en tant que capteur, un potentiomètre peut être associé ou adapté à un système mécanique en mouvement et donner une information de torsion, de rotation ou de courte distance. Plusieurs types différents de potentiomètres existent alors, chacun adapté à une captation précise.

Les potentiomètres sont extrêmement variés ; nous en proposons plusieurs modèles :

- Mouvement de rotation
- Déplacement linéaire
- Joysticks
- Caractéristiques des potentiomètres

Potentiomètre linéaire

C'est un détecteur de position, de déplacement. Comme son équivalent rotatif, il peut être mécaniquement couplé à toutes sortes d'objets en déplacement, voire à des ressorts ou servir de slider de réglage ou de test. Il est très connu en musique électronique...

Bien que le potentiomètre soit un capteur de contact, puisqu'il bouge en réponse à un mouvement direct, il peut être utilisé de la même façon qu'un capteur sans contact, s'il est par exemple invisible mais lié à un objet que le spectateur (ou le danseur, ou le comédien) est obligé de toucher, de faire tourner, de déplacer. Le déplacement provoque alors une réaction du capteur (donc des effets qui en dépendent) qui, aux sens du spectateur, ne paraît pas directement due à un bouton ou à une tirette.

Malgré sa simplicité, le potentiometre est un capteur qui peut rendre de grands services dans une installation artistique interactive ou lors d'une performance, et surtout lorsque les techniques d'interactions sont utilisées en scène, dans un décor.

Les potentiomètres de notre catalogue sont fixés sur une plaque facile à fixer, avec deux trous de fixation, de part et d'autre du capteur. Le connecteur 3 points est au bout, dans l'alignement du potentiomètre.

Le capteur peut donc être vissé sur un support, collé ou lié.

Potentiomètre linéaire plastique noir

Dimensions :
- Module potentiomètre complet : 8,7 cm (longueur) x 1 cm (largeur) x 1,6 cm (hauteur) sans le curseur ;
- Dépassement du curseur : 1,3 cm
- Hauteur totale avec curseur : 2,8 cm sans les pattes
- Course de déplacement du curseur : 7,2 cm

Potentiomètre linéaire métallique mini

Dimensions :
- Module potentiomètre complet : 4,1cm (longueur) x 0,6cm (largeur) x 0,3cm (hauteur) sans le curseur ;
- Dépassement du curseur : 0,45cm
- Hauteur totale avec curseur : 0,75cm sans les pattes
- Course de déplacement du curseur : 3,4cm

Potentiomètre linéaire métallique moyen

Dimensions :
- Module potentiomètre complet : 7,4cm (longueur) x 0,75cm (largeur) x 0,55cm (hauteur) sans le curseur ;
- Dépassement du curseur : 1,5cm
- Hauteur totale avec curseur : 2,05cm sans les pattes
- Course de déplacement du curseur : 6,65cm

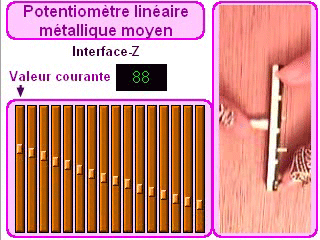

Visualisation des données envoyées par ce capteur : video .mov (avec du son). Cet affichage a été fait dans Isadora.

Potentiomètre métallique logarithmique

Attention : ce capteur fait partie des potentiomètres linéaires car il mesure le déplacement linéaire d'un curseur (au sens mécanique), mais les données qu'il envoie sont logarithmiques et non linéaires (au sens de réponse du capteur).

Son utilisation est donc particulière. Il a une plus grande résolution d'un côté que de l'autre. Il permet par exemple d'ajuster plus finement un réglage dans les basses valeurs que dans les hautes.

Dimensions :
- Module potentiomètre complet : 12,75cm (longueur) x 0,85cm (largeur) x 0,6cm (hauteur) sans le curseur ;
- Dépassement du curseur : 1,45cm
- Hauteur totale avec curseur : 2,05cm sans les pattes
- Course de déplacement du curseur : 11,1cm

Tarifs

Joysticks

Une page autre leur est consacrée : ici.

Caractéristiques des potentiomètres

- Actionnement manuel ou mécanique.
- Réponse immédiate compatible temps réel.
- C'est l'un des rares capteurs qui conserve un niveau constant après avoir été actionné : il ne retourne pas à une valeur maximale ou minimale lorsqu'on a fini de l'utiliser et peut donc servir à toutes sortes de réglages d'effets visuels ou sonores.

- Consommation électrique : inférieure à 5 milliAmpères.

Si besoin est, les potentiomètres, linéaires ou rotatifs, peuvent être raccordés à la petite carte électronique par des fils vissés dans un domino sur la carte. Cela permet de changer facilement de potentiomètre si l'on veut tester divers modèles.

Documentation :

- Télécharger le fichier Capteurs-simples.pdf

Tarifs

Attention, n'oubliez pas de commander la rallonge.
