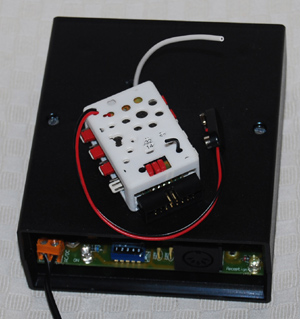

Module 16 capteurs sans fil
Mini-HF 433 MHz

• vers Midi
• 11 bits
• 8 voies analogiques + 8 voies numériques

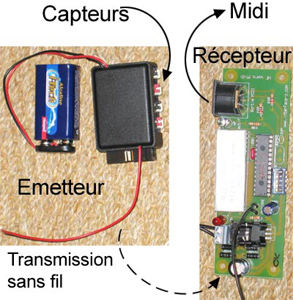

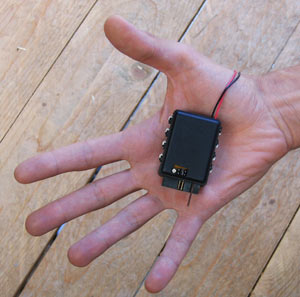

Cette toute petite interface permet de transformer les signaux analogiques provenant de 8 capteurs analogiques en messages Midi, ainsi que les signaux de 8 autres capteurs tout ou rien. Elle est associée à une transmission sans fil. Cela permet d'obtenir une interface pour capteurs transportable qui émet les messages Midi vers le récepteur HF lui-même relié par exemple à un ordinateur et/ou à un actionneur.

Emetteur Mini-HF

Attention, contrairement à la plupart de nos produits, le module Mini-HF ne peut pas être alimenté par n'importe quel bloc secteur. Ce choix permet d'économiser la pile quand le module est utilisé en embarqué.

Exemples d'applications

Danse, théâtre, performances : une interface capteurs/HF peut être dissimulée sur un danseur ou sur un acteur et lui permet de modifier son environnement à volonté en fonction de ses gestes. Il est alors possible de capter et d'analyser la gestuelle, les mouvements, la posture, le jeu des danseurs ou des comédiens, à l'aide de capteurs discrètement embarqués sur l'artiste.

Ce récepteur est posé par exemple en coulisse, près de l'ordinateur qui analyse les gestes du danseur.

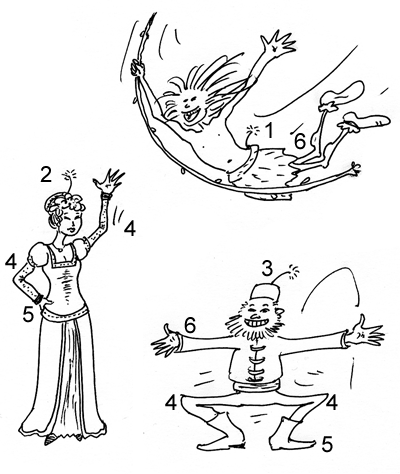

Transmissions Midi multiples

Attention, il n'est pas possible d'utiliser plusieurs émetteurs 433 MHz avec un même récepteur HF 433 MHz. Le récepteur n'est pas un merger. De même, il ne faut pas utiliser à proximité l'un de l'autre deux systèmes émetteur + récepteur. Comme ils émettent sur la même fréquence, ils se parasiteraient.

Si vous souhaitez utiliser plusieurs systèmes de transmission de données MIDI en HF en même temps, cela est possible avec nos modules MIDI HF 2.4 GHz ou avec des Wiwi. Si vous possédez déjà une liaison Midi sans fil 433 MHz, vous pouvez également utiliser uns ou plusieurs liaisons 2,4 GHz simultanément sans parasitage des données passant sur le 433 MHz.

Connectique et fixation

Interface - émetteur HF :
- 8 entrées analogiques (8 connecteurs individuels à verrouillage)
- 8 entrées numériques (connecteur pour fil en nappe)
- Antenne
- 1 connecteur d'alimentation, relié à une pile 9V

Récepteur :
- Connecteur d'alimention
- Prise Midi OUT
- Antenne
- 4 emplacements de fixation sur chaque carte, aux angles

Compatibilité et pilotage

La carte envoie des informations au protocole Midi (en 7 ou 11 bits au choix) à chaque fois qu'une mesure délivrée par un capteur varie.
     Exemples de logiciels capables de recevoir en Midi les informations issues du module : Max MSP, Pure-Data, Director (avec plug-in), VirTools, EyesWeb, Isadora, etc... En mode 7 bits, tous les logiciels de musique gérant le Midi peuvent aussi utiliser cette interface.

Caractéristiques techniques

- Taille : 5,7 cm x 4 cm x 1,9 cm, avec les connecteurs, hors pile 9V.

- Alimentation : le récepteur HF et le module interface + émetteur ne supportent pas les mêmes alimentations.

Module interface + émetteur wireless :
Attention, contrairement à la plupart de nos produits, le module interface + émetteur HF ne peut pas être alimenté par n'importe quel bloc secteur. Ce choix permet d'économiser la pile quand le module est utilisé en embarqué. Il doit être alimenté en continu. Une pile 9V convient parfaitement, ou bien un bloc secteur donnant une tension continue entre 5,5 V et 9V.

Module récepteur sans fil :
Ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur dont la tension de sortie est comprise entre 8V et 15V.

- Deux résolutions possibles : mesures des capteurs sur 127 pas (7bits) ou 2048 pas (11 bits). Ce choix s'effectue sur le récepteur grâce à un interrupteur.

- Choix du canal Midi de 1 à 16, pour envoyer les données, sur le récepteur.

- Pour l'analogique : le module envoie des Control Change pour chaque capteur.
- Pour le numérique : le module envoie des Note On pour chaque capteur.

Documentation et ressources

Télécharger la documentation du module Mini-HF : Mini-HF-433.pdf

Télécharger des patches : ici pour Pure-Data, Max MSP et Isadora. Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Prix

Attention, n'oubliez pas de commander les rallonges pour les capteurs.

Module Mini-HF 433 : 400 euros TTC
