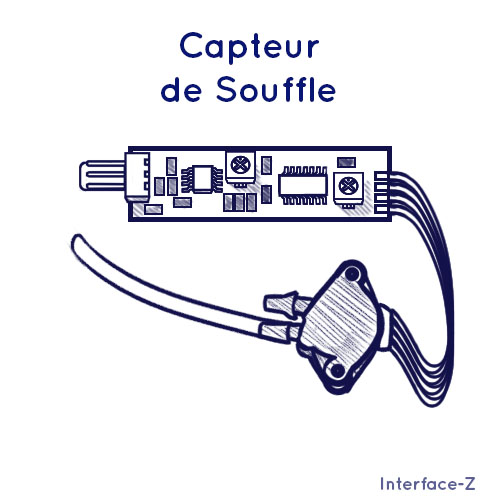

Capteur de souffle

Page du produit: ici.
Précautions d'emplois: ici.

I - Caractéristiques

Ce capteur permet d'effectuer une mesure de la différence de pression entre l'air ambiant et l'air injecté dans le module sensible du capteur. Le capteur établit une comparaison entre les pressions d'air qu'il perçoit sur ses deux entrées. Il est donc pratique d'adapter un tube à l'entrée que l'on veut utiliser. Il faut laisser l'autre ouverte. Il ne faut pas obturer ces deux entrées ou les mouiller.

Ce capteur possède deux potentiomètres de réglage, l'un pour la sensibilité (gain), l'autre pour la valeur par défaut (niveau de zéro, quand le capteur n'est pas manipulé). Ces deux réglages permettent de l'adapter à des situations extrêmement différentes.

Ce capteur possède une sortie analogique 3 points (masse, 5 volts, signal) qui se branche par exemple sur un module "8 analogiques".

Taille :

  • Module sensible : 29 mm x 30 mm x 11 m (avec les petits tuyaux)
  • Plaque : 67 mm x 20 mm x 11 mm (avec le connecteur)
  • Le tout : 95 mm (jusqu'au bout du connecteur 3 points) x 30 mm x 13 mm
