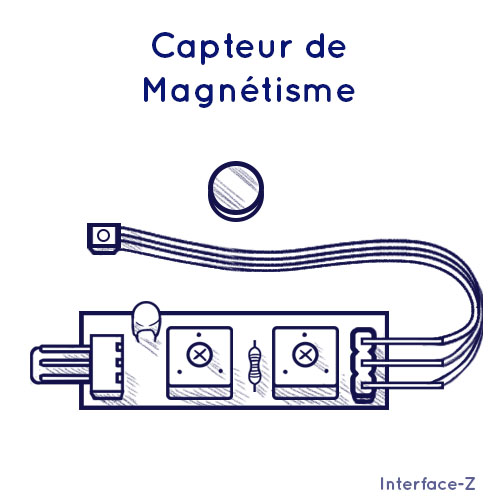

Capteur de magnétisme
Page du produit: ici.
Précautions d'emplois: ici.
PDF téléchageable : ici.

I - Déscription
Il s'agit d'un détecteur magnétique utilisable en vis-à-vis d'un petit aimant. Il n'est pas sensible au champ magnérique terrestre (comme le serait une boussole).
C'est un détecteur de proximité, à effet Hall . Sa portée est de 3 cm avec le petit aimant fourni. Elle peut augmenter quand le capteur est utilisé avec un aimant plus puissant.
II - Caractéristiques
-
- Le signal est analogique, il varie avec la distance de l'aimant et avec sa polarité : la face Nord de l'aimant fait varier les données dans un sens, la face Sud dans l'autre.
-

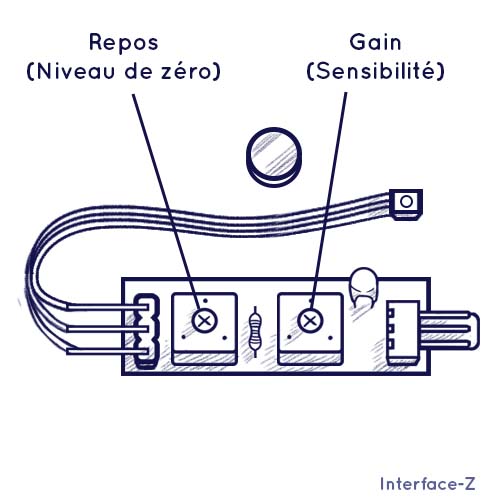

- Le capteur dispose de deux réglages : gain (sensibilité) et niveau de zéro, ce qui permet de l'adapter à différentes situations. Le réglage du niveau de zéro permet ainsi soit de détecter une polarité, soit de fixer le niveau au repos du capteur à une extrémité de la gamme.

-
- Dimensions de l'aimant normal fourni : 1,15 cm x 0,8 cm x 0,7 cm.

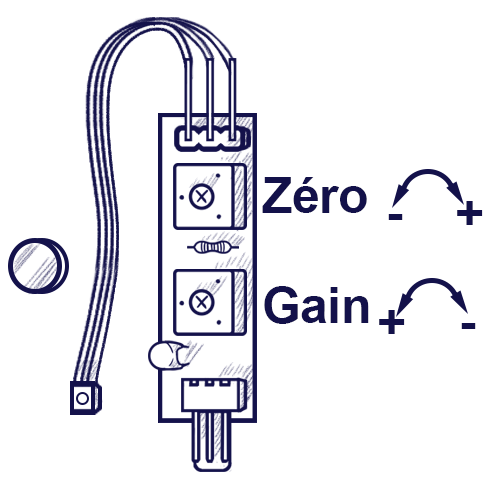

III - Sens de réglages
