Interface Midi vers DMX
512 canaux

Cette carte permet de transformer des messages Midi Control Change en consignes DMX utilisables par des gradateurs (dimmers) ou des régies de théâtre.

MIDI2DMX

Exemple de contrôle de lumière à l'aide d'un gradateur DMX, de l'extinction à l'allumage complet.

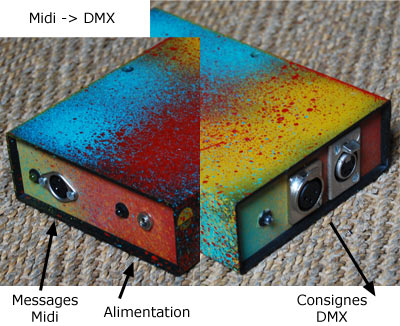

Connectique et fixation

- 1 Midi IN
- 1 DMX OUT 3 pôles (XLR femelle 3 voies)
- 1 DMX OUT 5 pôles (XLR femelle 5 voies)
- 1 connecteur d'alimentation

Caractéristiques techniques

- Alimentation 8 à 18 V, alternatif ou continu.
- Configuration du canal et du mode de fonctionnement par interrupteurs.
- Compatibilité avec les câbles DMX / XLR 3 points ou 5 points.

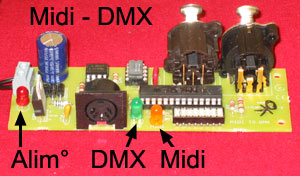

- Témoins lumineux : alimentation, signaux Midi, envoi DMX.

- 512 canaux DMX disponibles en sortie : le canal DMX obtenu est directement corrélé au numéro de Control Change Midi utilisé. Le premier Control Change pilote le premier canal DMX.
La carte utilise 8 canaux midi différents, chacun associé au pilotage de 64 voies DMX. Consultez la documentation pour plus de détails.

- Deux modes de fonctionnement possibles :

1) 1 Midi -> 1 DMX
Bouton de configuration n° 5 = On.
Un contrôleur Midi est transformé en une consigne DMX. Les valeurs du Control Change (de 0 à 127) sont étendues de 0 à 255 en DMX, chacune étant multipliée par 2. Ce mode est compatible avec tous les logiciels et tous les appareils capables d'envoyer des Control Change de numéro 0 à 63.

2) 2 Midi -> 1 DMX
Bouton de configuration n° 5 = Off.
Les Contrôleurs Midi sont utilisés par paire. Les valeurs ne sont pas altérées par la transformation en DMX. Le premier Control Change pilote le canal DMX pour les valeurs de 0 à 127, tandis que le second pilote ce même canal DMX pour les valeurs de 128 à 255. Cette option permet de ne pas perdre de résolution entre le Midi et le DMX. En revanche, il est nécessaire de disposer d'un logiciel capable de faire cette opération (logiciel de traitement de données temps réel comme Max MSP, Pure Data, Isadora, EyesWeb, VVVV).

Documentation et ressources

Télécharger la documentation : Midi2DMX.pdf

Télécharger des patchs Pure-Data, Max MSP et Isadora : ici.
Attention au running status en Midi.

Télécharger la documentation du montage du kit : Kit-Midi2DMX.pdf
