Split Midi 1 vers 4

Ce montage permet de recopier un signal Midi entrant sur plusieurs sorties Midi. Le signal entrant dans le split est distribué simultanément sur les quatre sorties de la carte.

Split 1 voie Midi vers 4 voies Midi.

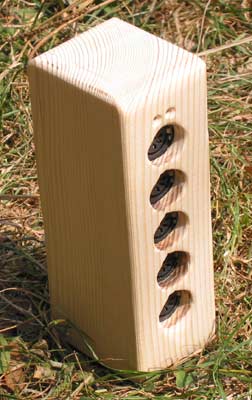

Split 1 vers 4 en boîtier

Cette carte est souvent utilisée pour multiplier les sorties disponibles, mais elle n'est pas uniquement dédié à du signal sortant : elle peut par exemple servir à envoyer les signaux d'un même capteur vers 4 ordinateurs différents (s'il n'est pas possible de les mettre en réseau...).

Connectique et fixation

- 1 entrée Midi IN, connecteur DIN 5 broches
- 4 sorties Midi OUT, connecteur DIN 5 broches
- 1 connecteur d'alimentation
- 4 emplacements de fixation, aux angles.

Caractéristiques techniques

- Alimentation par bloc secteur, pile ou batterie de 7 à 20 V, alternatif ou continu.
- Témoin lumineux de fonctionnement.
- Témoin lumineux d'activité Midi.
- Les optocoupleurs utilisés sont de très bonne qualité, ce qui permet de ne pas avoir de déformation du signal Midi et une bonne longueur de transmission.

Trucs et astuces

- Il est possible de cascader les splits pour augmenter le nombre de sorties Midi.

Exemples d'applications

- Si l'on utilise 2 montages servomoteurs, avec une interface Midi-USB ou une carte son avec une seule sortie Midi, pour contrôler 16 servo, un Split est nécessaire.
- Pour utiliser ensemble un montage servomoteur, un pilotage deux Relais et deux synthétiseurs, un split 1 vers 4 est nécessaire.

Tarifs

Split Midi 1 vers 4 :

Télécharger la documentation du kit Split : kit-split-montage.pdf

Aide au montage des kits : vous pouvez consulter les pages d'aide à la reconnaissance des composants et des marquages : Nomenclature et description des composants électroniques.

(Détail des différentes formules ici)
