Carte RFID vers Midi

Cette carte permet d'identifier des tags RFID et d'envoyer cette information de reconnaissance en Midi.

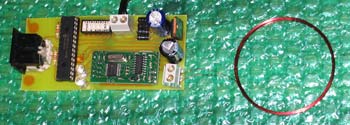

Une borne se branche sur la carte (une borne RFID est une bobine) et permet de reconnaître les tags fournis avec la carte. Les tags fournis se présentent soit sous la forme d'une carte (de la taille d'un passe Navigo) soit sous la forme d'un disque autocollant. Attention cette carte ne permet pas de reconnaître n'importe quel autre tag.

La carte est fournie avec 10 tags, soit ronds soit rectangulaires.

Tags en disques autocollants.

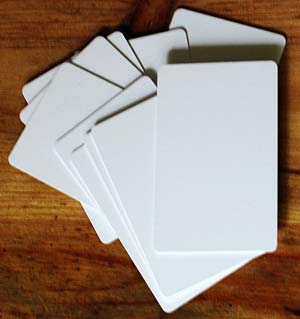

Tags en cartes blanches.

Exemples d'applications

- Reconnaissance d'objets équipés d'un tag.

- Identification de cartes individuelles.

- Associer une video spécifique à chaque carte.

Compatibilité et pilotage

Cette carte est compatible avec tous les logiciels recevant du midi et ayant la capacité d'effectuer un minimum de filtrage des données : Max MSP, Pure-Data, Director (avec plug-in), Isadora, EyesWeb...

Connectique et fixation

- 1 sortie Midi (prise DIN)
- Connecteur d'alimentation
- Connecteur pour la borne (bobine)
- 4 emplacements de fixation, aux angles

Caractéristiques techniques

- Taille du montage : 9 cm sur 4 cm (sans boîtier).
- Alimentation 9 à 18 V alternatif ou continu : basse tension sans danger.
- La portée de la bobine est d'environ 10 cm.
- La carte envoie une suite de 11 chiffres pour chaque tag identifié.
- Le réglage du canal MIDI se fait par interrupteurs.
- Les messages Midi utilisés sont des Control Change.

- Attention à ne pas tordre et abîmer la bobine borne.

Documentation et ressources

Télécharger la documentation du montage RFID vers Midi : en cours de rédaction, bientôt en ligne.

Télécharger des patches pour ce capteur : ici (Pure Data, Max MSP, Isadora). Si vous n'êtes pas familiarisé avec les fonctions Midi de votre logiciel préféré, consultez les pages Réception des données en Midi.

Tarifs

Carte RFID vers Midi + 10 cartes tags blanches : 150 euros TTC

Carte RFID vers Midi + 10 tags autocollants ronds : 150 euros TTC
