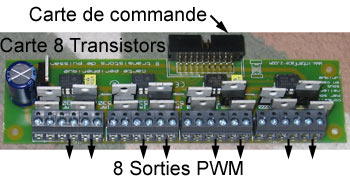

8 Transistors Haute Puissance (14A)

Ce montage permet de piloter des transistors haute puissance, c'est-à-dire de piloter des appareils dont le fonctionnement évolue quand on change leur tension d'alimentation. Il s'agit d'une carte périphérique dépendant d'une carte de commande tout ou rien principale.

Son fonctionnement est identique à celui du module 8 Transistors Basse Puissance, mais les actionneurs peuvent ètre plus puissants : projecteurs découpes halogènes 12 V, gros moteurs d'essuie-glace, électro-aimants puissants ...

Le voltage maximal supporté en alimentation d'actionneurs est de 48 V. Chaque sortie supporte jusqu'à 14 Ampères. On ne peut pas commander des appareils alimentés en 220 Volts avec ce module.

La puissance nécessaire pour un actionneur se calcule avec la formule :

Puissance = Tension d'alimentation x Courant.

Tarifs :

- 59 euros en version kit complet
- 75 euros en version montée sans boîtier
- 90 euros en boîtier

Documentation et ressources

Télécharger la documentation du module 8 Transistors : Midi-8-Transistors.pdf
Utilisation d'électro-aimant : 8-transistors-electroaimant.pdf
Utilisation de lampe halogène : 8-transistors-lampes.pdf
Utilisation de moteur CC : 8-transistors-moteurcc.pdf

Télécharger des patchs Pure-Data, Max MSP et Isadora : ici.

Attention au Running Status en Midi.

Télécharger la documentation du kit : Carte 8 Transistors
